Revue technique Renault Vel Satis: Plafonnier

Revue technique Renault Vel Satis / Equipement électrique / Eclairage interieur / Plafonnier

PLAFONNIERS

Selon la position du plafonnier et l'équipement du véhicule, l'éclaireur peut être équipé :

  • d'un seul interrupteur d'éclaireur central,
  • d'un interrupteur d'éclaireur central et d'un lecteur de carte,
  • d'un interrupteur d'éclaireur central et de deux lecteurs de carte,
  • d'un interrupteur d'éclaireur central avec réglage de l'intensité et de deux lecteurs de carte.

DEPOSE - REPOSE

Pour déposer le plafonnier de pavillon :

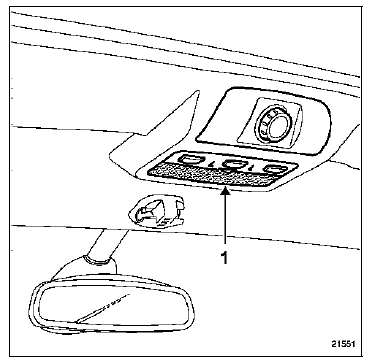

  • déclipper le cache translucide (1),

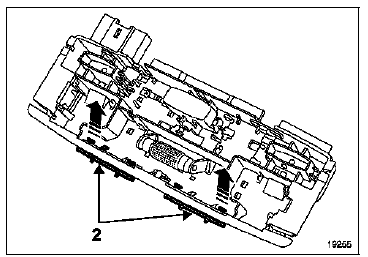

  • tirer les verrous de fixation (2),
  • effectuer un mouvement de rotation pour dégager le connecteur.

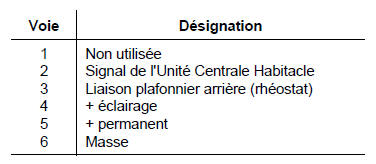

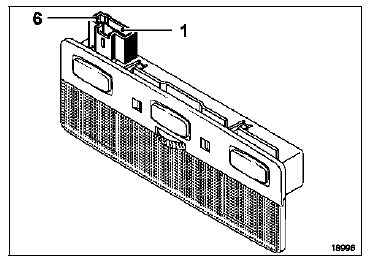

PLAFONNIER CENTRAL

PLAFONNIER CENTRAL

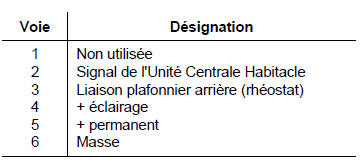

PLAFONNIER ARRIERE

PLAFONNIER ARRIERE
