Revue technique Renault Vel Satis: Moteur P9X
La résistance d'une bougie de préchauffage est de 0,6 +- 0,05 Ω.
DEPOSE
Débrancher la batterie.
Déposer :
- les caches moteur,
- les vis de fixation de l'électrovanne de commande de l'étouffoir.
Dégager l'électrovanne sur le côté.

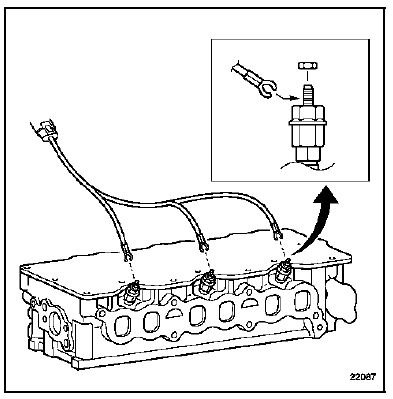

Dévisser les écrous sur les bougies de préchauffage sans les déposer.
Dégager les fils d'alimentation.
Nettoyer le contour des bougies pour éviter toute introduction de saletés dans le cylindre.
Déposer les bougies. Pour cela, utiliser la clé à bougie de préchauffage Facom B10R12B par exemple.
NOTA : Pour déposer la bougie située sur le banc avant côté distribution, il est nécessaire de desserrer et déplacer la bride des tuyaux haute pression.
REPOSE
Procéder dans le sens inverse de la dépose.
Serrer les écrous de fixation des fils d'alimentation à l'aide d'une rallonge flexible Facom R216 de 150 mm par exemple.
Moteur G9T
La résistance d'une bougie de préchauffage est de
0,6 Ω (connecteur débranché).
La dépose des bougies se fait sans avoir à ouvrir le
circuit haute ...
