Revue technique Renault Vel Satis: Moteur P9X

Revue technique Renault Vel Satis / Moteur et périphériques / Injection diesel / Implantation des éléments / Moteur P9X

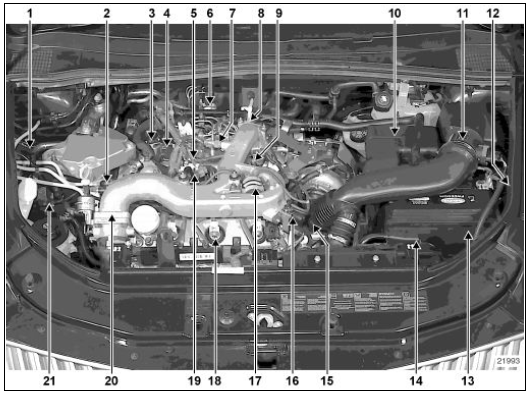

  1. Poire d'amorçage
  2. Capteur de repérage cylindre
  3. Vanne de recirculation des gaz d'échappement
  4. Capteur de pression de suralimentation
  5. Rampe d'injection
  6. Boîtier thermoplongeurs
  7. Sonde de température d'air
  8. Sonde de température de gazole
  9. Capteur de position de régulation de pression de suralimentation
  10. Boîtier relais-fusibles
  11. Débitmètre d'air
  12. Calculateur de puissance
  13. Calculateur d'injection
  14. Calculateur de boîte de vitesses automatique
  15. Sonde de température d'eau
  16. Electrovanne de régulation de pression de suralimentation

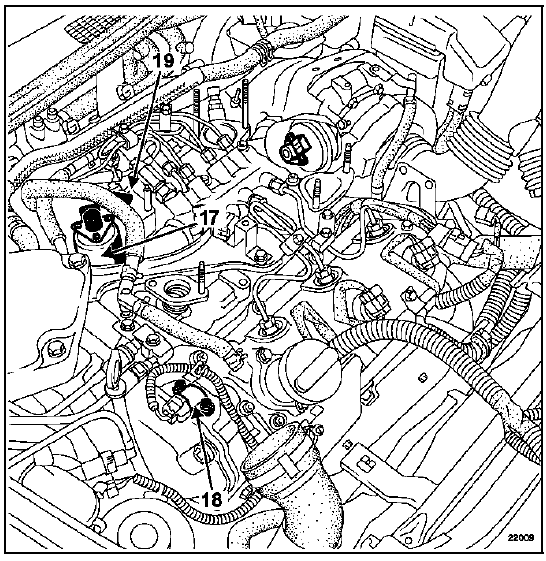

  17. Réserve de vide
  18. Injecteur électromagnétique
  19. Electrovanne de commande du boîtier étouffoir
  20. Boîtier étouffoir
  21. Filtre à gazole

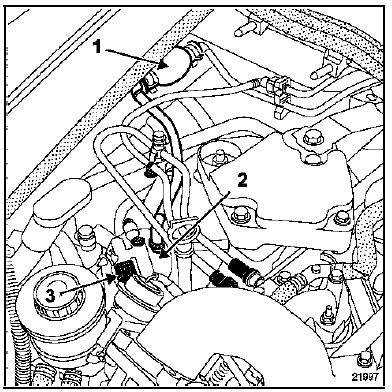

  1. Poire d'amorçage
  2. Filtre à gazole
  3. Réchauffeur de gazole

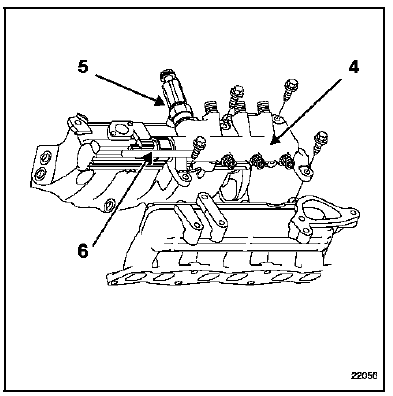

  4. Rampe d'injection
  5. Limiteur de pression
  6. Capteur de pression de rampe

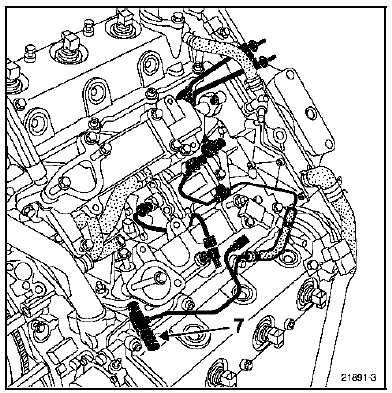

  1. Sonde de température de gazole

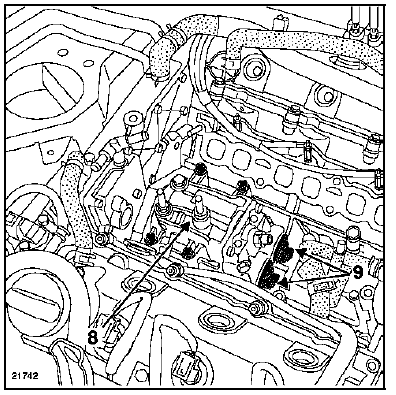

  1. Pompe d'injection haute pression
  2. Régulateurs de pression

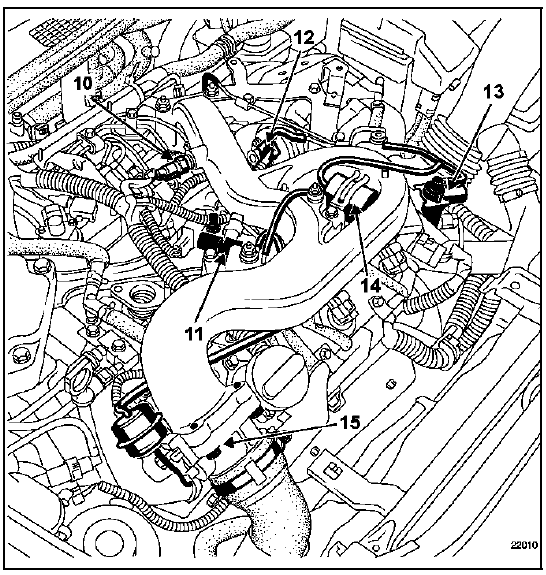

  1. Sonde de température d'air
  2. Electrovanne de commande du boîtier étouffoir
  3. Capteur de position de wastegate
  4. Electrovanne de régulation de pression de suralimentation
  5. Réserve de vide
  6. Boîtier étouffoir

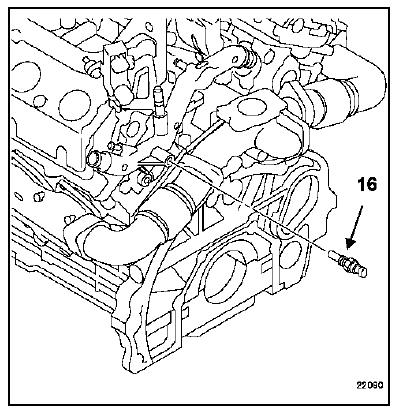

  1. Sonde de température de liquide de refroidissement

  1. Vanne de recirculation des gaz d'échappement
  2. Capteur de repérage cylindre
  3. Capteur de pression de suralimentation

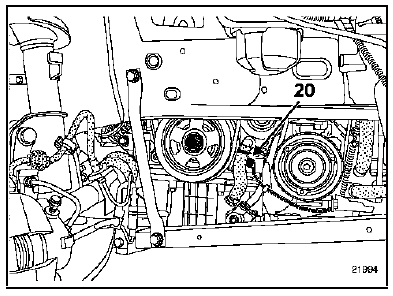

  1. Capteur de régime moteur

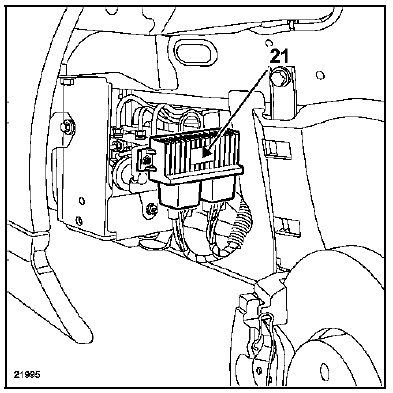

  1. Boîtier de pré-postchauffage

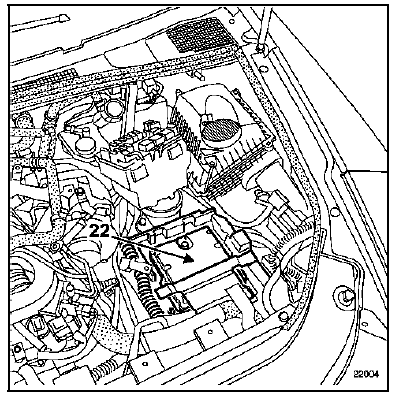

  1. Calculateur d'injection

  1. Calculateur de puissance

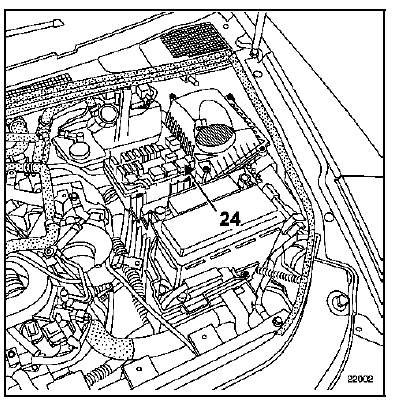

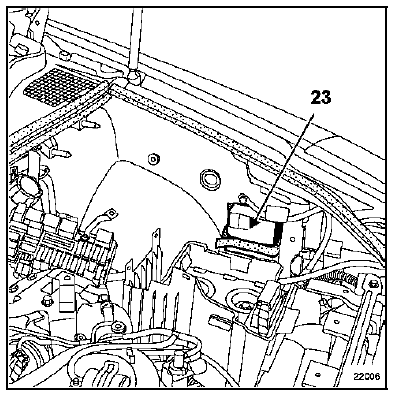

  1. Relais d'injection principal

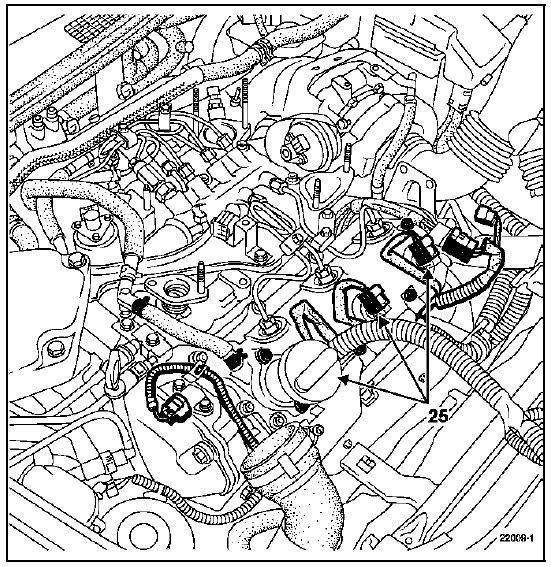

  1. Injecteurs (banc avant)

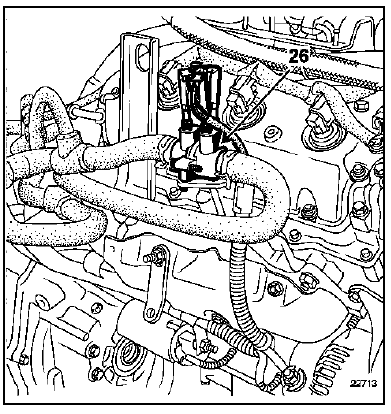

  1. Boîtier thermoplongeurs

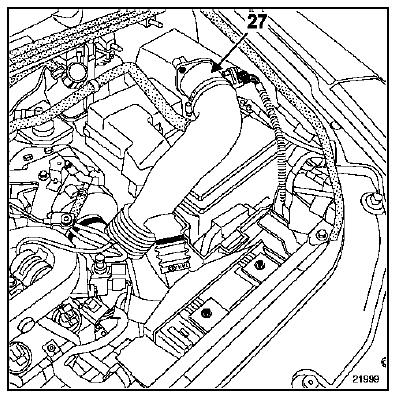

  1. Débitmètre d'air

Pompe haute pression

    Moteur  G9T
    Filtre à gazole avec réchauffeur Capteur de repérage cylindre Electrovanne de régulation de pression de suralimentation Capteur de pression de suralimentation ...

    Pompe haute pression
    ...
