Revue technique Renault Vel Satis: Moteur  G9T

Revue technique Renault Vel Satis / Moteur et périphériques / Injection diesel / Implantation des éléments / Moteur  G9T

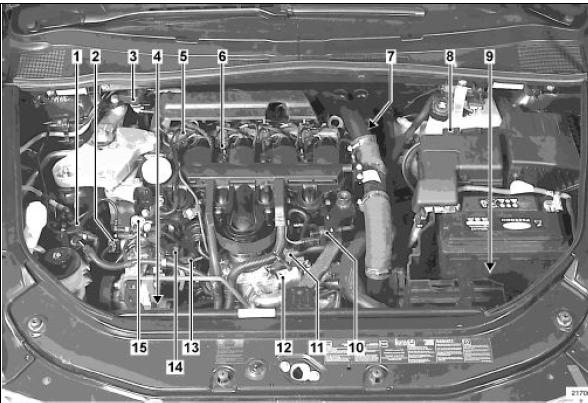

  1. Filtre à gazole avec réchauffeur
  2. Capteur de repérage cylindre
  3. Electrovanne de régulation de pression de suralimentation
  4. Capteur de pression de suralimentation
  5. Injecteur
  6. Bougie de préchauffage
  7. Boîtier thermoplongeurs
  8. Débitmètre d'air avec sonde de température d'air
  9. Calculateur d'injection
  10. Electrovanne de volet de turbulence (électrovanne de Swirl)

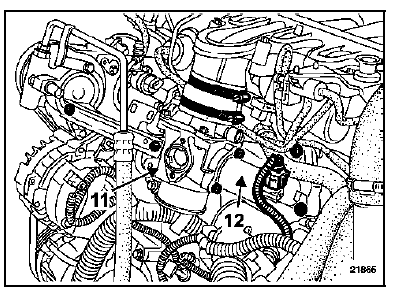

  11. Electrovanne de volet étouffoir (électrovanne d'arrêt moteur),
  12. Boîtier étouffoir avec vanne de recirculation des gaz d'échappement
  13. Régulateur de pression
  14. Pompe haute pression
  15. Capteur de température de gazole

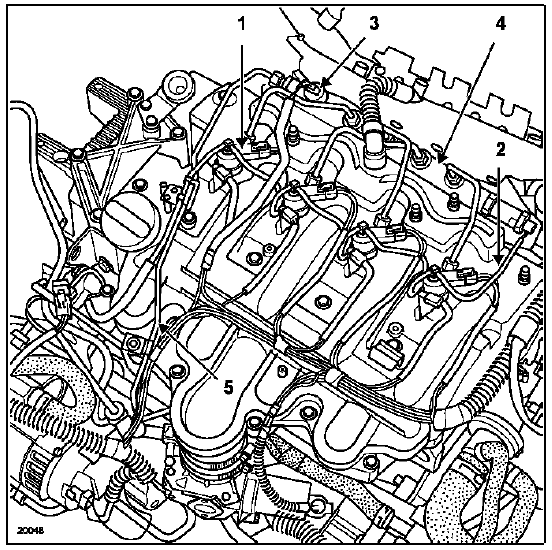

  1. Injecteur
  2. Tuyau de retour de gazole des injecteurs
  3. Capteur de pression
  4. Rampe commune d'injection
  5. Tuyau d'alimentation pompe haute pression-rampe

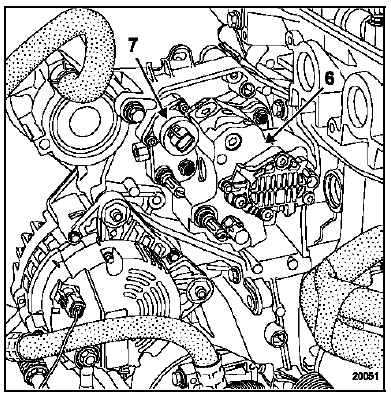

  6. Pompe haute pression
  7. Régulateur de pression

  1. Capteur repérage cylindre
  2. Turbocompresseur
  3. Catalyseur d'amorçage

  1. Boîtier étouffoir
  2. Vanne de recyclage des gaz d'échappement

  1. Débitmètre d'air avec sonde de température d'air

  1. Electrovanne de volet de turbulence (électrovanne de Swirl)
  2. Electrovanne de volet étouffoir (électrovanne d'arrêt moteur)

  1. Poumon de commande du volet de turbulence
  2. Poumon de commande du volet d'arrêt moteur
  3. Capteur de pression de suralimentation

  1. Boîtier thermoplongeurs

  1. Boîtier de préchauffage

  1. Filtre à gazole

Moteur P9X

    Implantation des éléments
    ...

    Moteur P9X

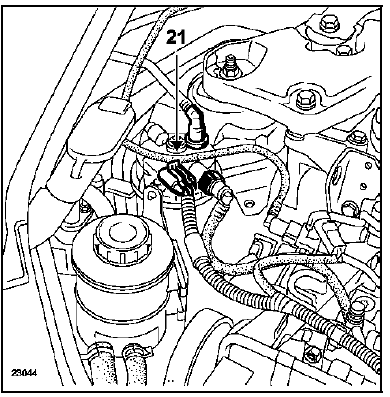

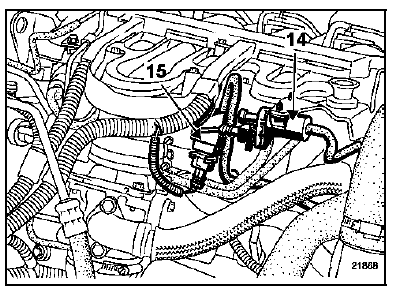

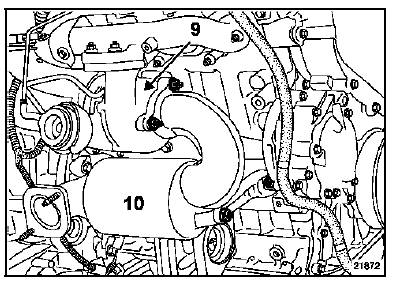

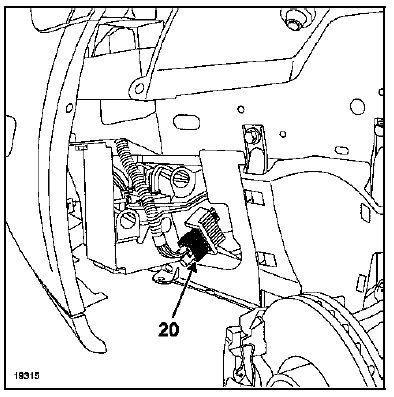

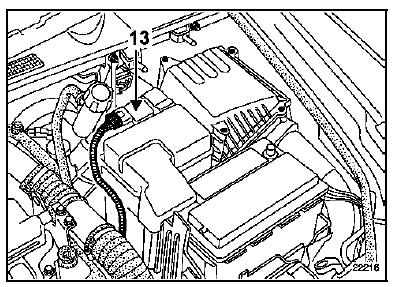

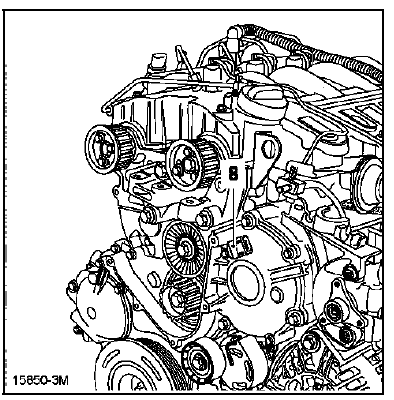

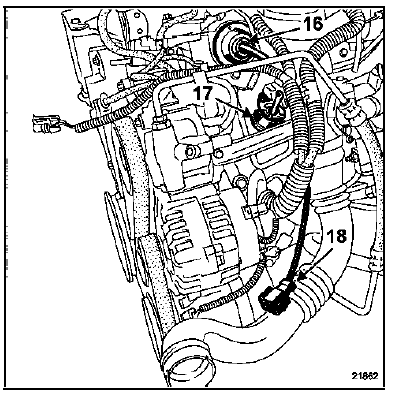

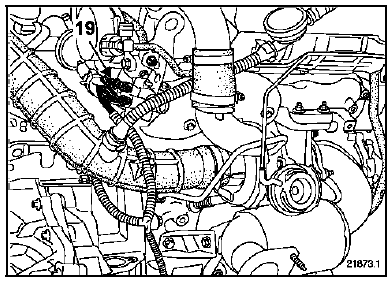

    Poire d'amorçage Capteur de repérage cylindre Vanne de recirculation des gaz d'échappement Capteur de pression de suralimentation Rampe d'injection Boîtier ...
