Revue technique Renault Vel Satis: Hauteurs sous coque
Points de mesure
\

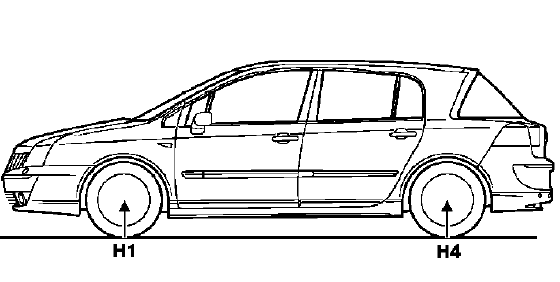

Les cotes H1 et H4 se prennent entre le sol et les axes de roue.

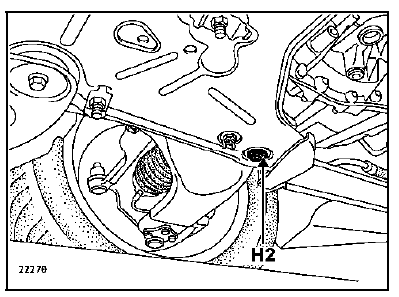

La cote H2 se prend entre le sol et la face inférieure de l'écrou de fixation avant du bras inférieur.

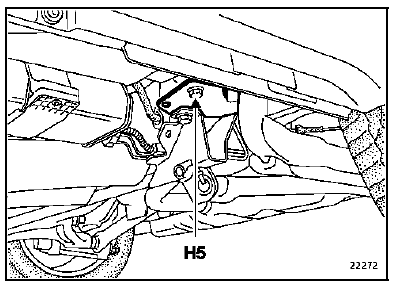

La cote H5 se prend entre le sol et la tête de la vis du palier de bras longitudinal la plus éloignée de la roue.
Couples de serrage
TRAIN AVANT
TRAIN ARRIERE
COLONNE DE DIRECTION
COMMANDE DE FREIN HYDRAULIQUE
COMMANDE DE FREIN DE PARKING
A ...
