Revue technique Renault Vel Satis: Garniture de porte arrière

Revue technique Renault Vel Satis / Garnissage et sellerie / Garnissage d'ouvrants lateraux / Garniture de porte arrière

DEPOSE

NOTA : la dépose des grilles haut-parleurs nécessite la dépose de la garniture de porte.

Déposer :

Déposer :

  • le cache de poignée de tirage, puis débrancher le connecteur de commande de lève-vitre,

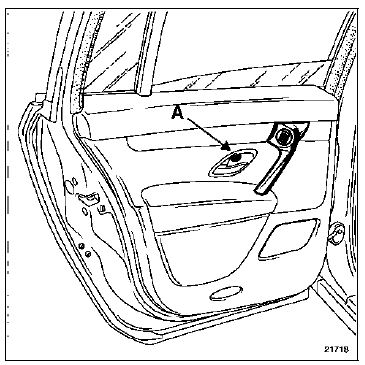

  • l'obturateur et la vis de fixation (A) de commande d'ouverture intérieure,

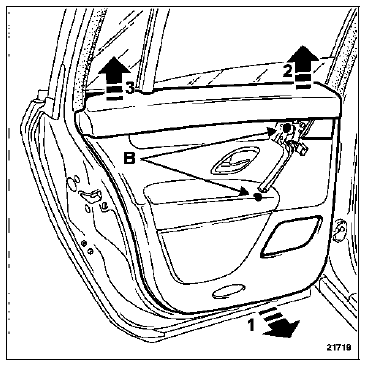

  • les deux vis de fixation de poignée de tirage (B).

A l'aide de la pince à dégrafer, déposer le panneau de garniture (1) (huit agrafes).

Dégager partiellement la garniture en (2) puis (3).

A l'aide d'un tournevis plat, déclipper le cache de

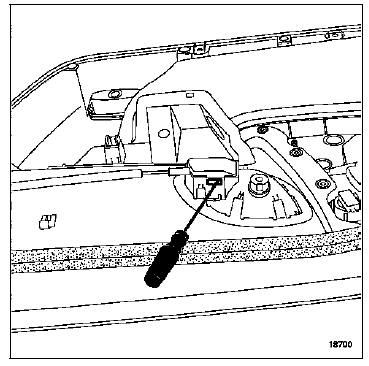

A l'aide d'un tournevis plat, déclipper le cache de commande d'ouverture intérieure.

Débrancher le haut-parleur et l'éclaireur de porte.

Déposer le panneau.

Déposer :

Déposer :

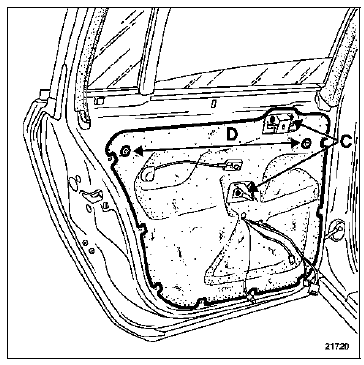

  • les deux supports (C),
  • les deux guides (D).

Décoller soigneusement le film d'étanchéité.

Le mastic d'étanchéité doit rester collé sur le film.

REPOSE

Maintenir la commande d'ouverture intérieure en

Maintenir la commande d'ouverture intérieure en position fermée.

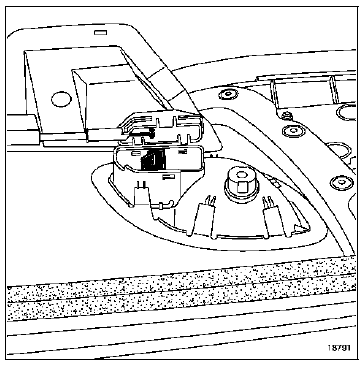

Présenter l'ensemble cache et câble en lieu et place, puis clipper l'ensemble.

DEPOSE DU RIDEAU PARE-SOLEIL

NOTA : la dépose du rideau pare-soleil nécessite la dépose de la garniture de porte.

Dégager :

Dégager :

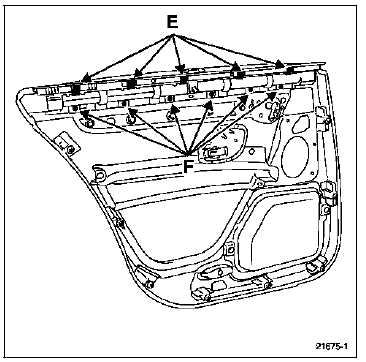

  • les cinq agrafes (E) (partiellement),
  • les six fixations (F).

Ecarter légèrement la garniture en partie supérieure.

Ecarter légèrement la garniture en partie supérieure.

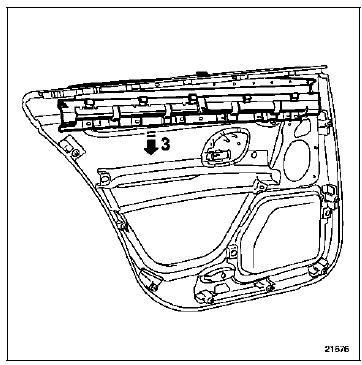

Dégager le pare-soleil (3).

DEPOSE DU DECOR DE GARNITURE

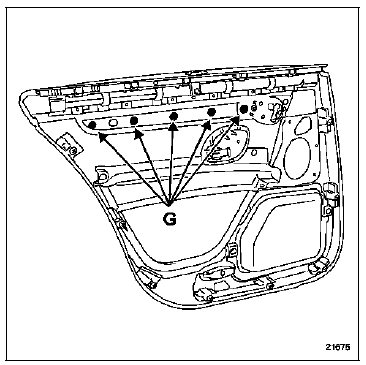

Déposer les fixations (G) puis retirer le décor de

Déposer les fixations (G) puis retirer le décor de garniture.
