Revue technique Renault Vel Satis: Garniture de montant de pare-brise

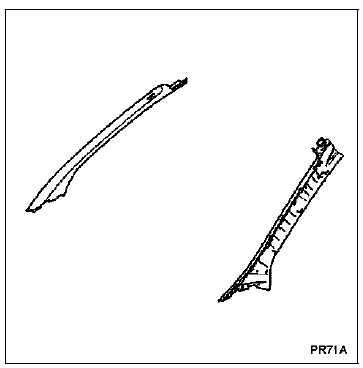

Revue technique Renault Vel Satis / Garnissage et sellerie / Garnissage interieur de caisse / Garniture de montant de pare-brise

DEPOSE

DEPOSE

Positionner le pare-soleil vers l'entrée de porte.

Positionner le pare-soleil vers l'entrée de porte.

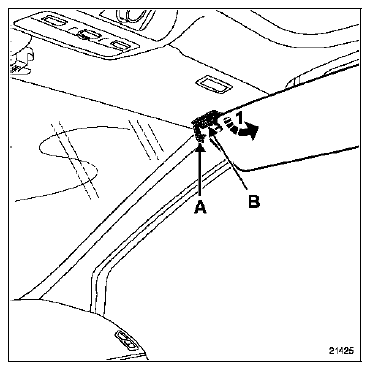

Déclipper :

  • le cache-fixation (A),
  • le clip (B).

Rabattre le pare-soleil vers le pare-brise.

Déposer le pare-soleil (1).

Dégager partiellement le joint d'encadrement de porte.

Dégager partiellement le joint d'encadrement de porte.

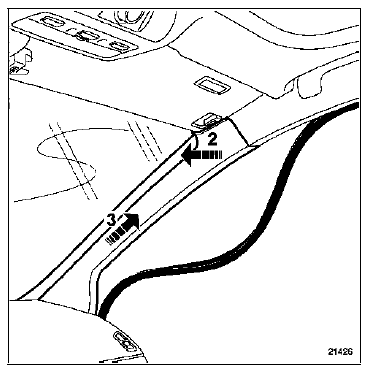

Déclipper la garniture en partie supérieure (2).

Dégager la garniture (3) en maintenant écartée la partie supérieure.

REPOSE

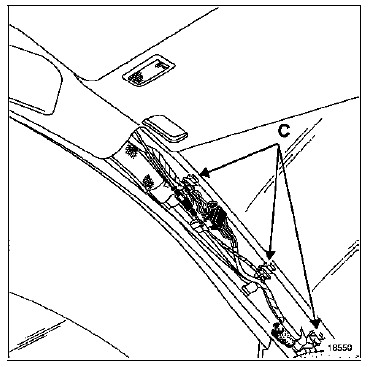

Avant la repose, vérifier le bon état des agrafes (C).

Avant la repose, vérifier le bon état des agrafes (C).
