PRECAUTIONS A PRENDRE LORS DE LA DEPOSE-REPOSE D'UN RECEPTEUR OU D'UN

PRECAUTIONS A PRENDRE LORS DE LA DEPOSE-REPOSE D'UN RECEPTEUR OU D'UN FLEXIBLE DE FREIN

Pour des raisons de sécurité, afin d'éviter que le flexible de frein ne soit vrillé et risque de venir en contact avec un élément en suspension, il sera nécessaire de respecter l'ordre des opérations suivantes :

DEPOSE

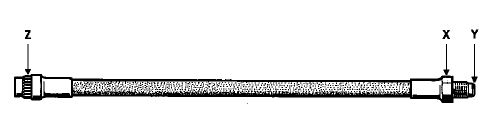

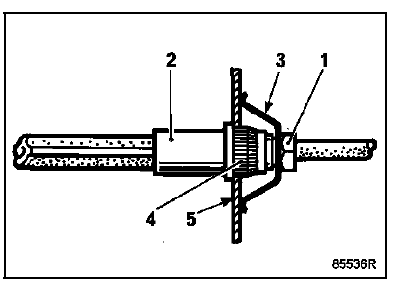

Dévisser le raccord (1) de la canalisation rigide sur le flexible (2) à l'aide d'une clé à tuyauter.

Dégrafer la goupille (3) en soulevant les pattes.

Le flexible se libère du plat d'indexation.

Dévisser le flexible de l'étrier et éventuellement l'étrier.

Dévisser le flexible de l'étrier et éventuellement l'étrier.

REPOSE

Mettre l'étrier en place sur le frein. Visser le flexible sur celui-ci. Serrer au couple de 1,4 daN.m.

Les flexibles doivent être montés lorsque le train est en position :

  • roues pendantes (suspension en place),
  • train en ligne (roues droites).

Positionner l'extrémité femelle du flexible sur la patte de maintien (5), sans contrainte de vrillage. Vérifier que l'embout (4) s'enclenche librement dans les cannelures de la patte. Remettre en place :

  • la goupille (3),
  • la canalisation rigide sur le flexible.

Veiller à ce que le flexible ne tourne pas au cours du vissage.

Serrer le raccord au couple.

Purger le circuit de freinage.
