Revue technique Renault Vel Satis: Feux de jour

Revue technique Renault Vel Satis / Equipement électrique / Projecteurs avant / Feux de jour

Le fonctionnement des feux de jour (running-lights) pour certains pays est réalisé par l'Unité Centrale Habitacle.

D'autre part, le Boîtier Fusibles-Relais comporte des shunts spécifiques pour l'alimentation de la manette d'éclairage (référence 77 00 821 578).

Pour activer ou désactiver cette fonction :

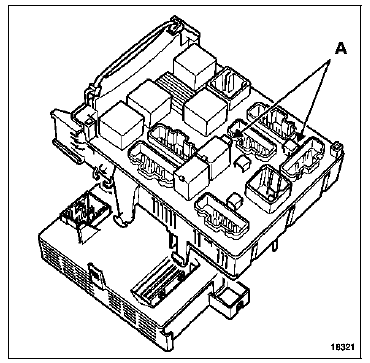

  • positionner les shunts (A) :
  • fonctionnement sans feux de jour : shunt en place,
  • fonctionnement avec feux de jour : sans shunt,
  • configurer l'Unité Centrale Habitacle à l'aide des outils de diagnostic en utilisant le menu "commande", "configuration du système", puis en sélectionnant avec ou sans "feux de jour" (consulter le chapitre 87B).

  • positionner les relais sur le Boîtier Fusibles-Relais Option, pour leurs emplacements consulter le chapitre 81C (contrôler la présence du câblage).

Pour avoir accès au Boîtier Fusible-Relais Déposer :

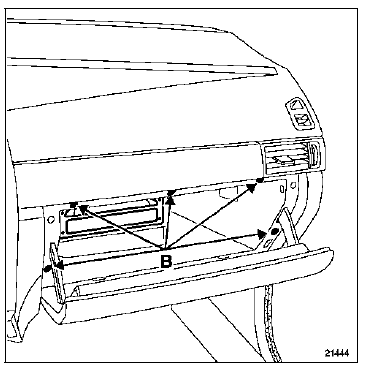

  • le vide-poche fixé par les vis (B),

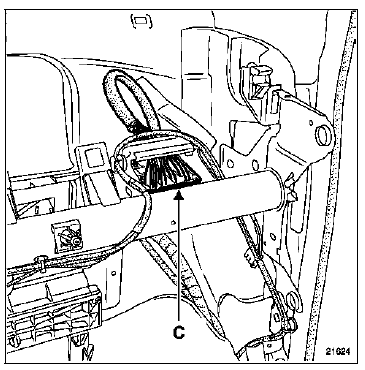

  • positionner les deux relais spécifiques sur les supports (C).
