Revue technique Renault Vel Satis: Distributeur hydraulique

Revue technique Renault Vel Satis / Transmission / Boite de vitesses automatique / Distributeur hydraulique

DEPOSE

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

Déposer la protection sous moteur.

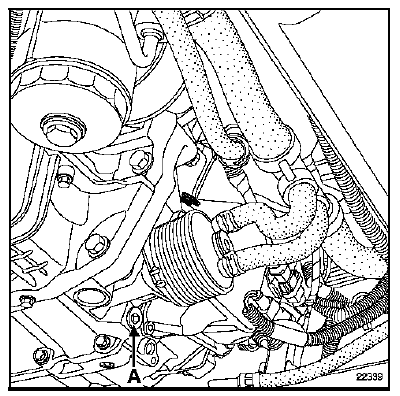

Vidanger la transmission automatique par le bouchon (A).

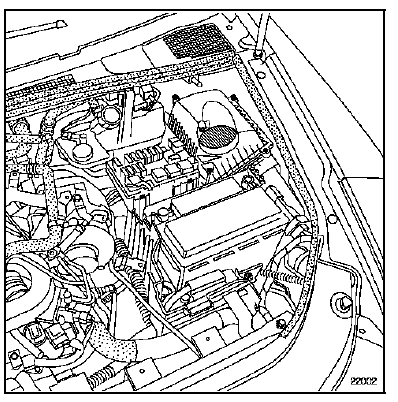

Déposer :

Déposer :

  • la batterie,
  • le boîtier à fusibles,
  • le calculateur de transmission automatique,
  • le support de batterie.

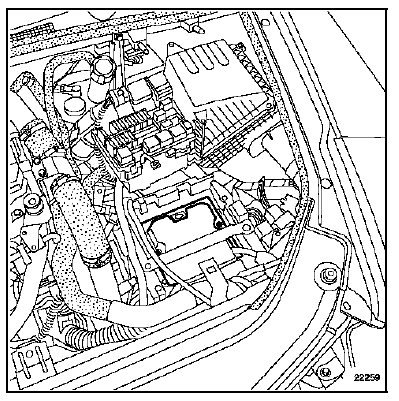

Dégager :

Dégager :

  • le calculateur d'injection,
  • le bac du calculateur d'injection.

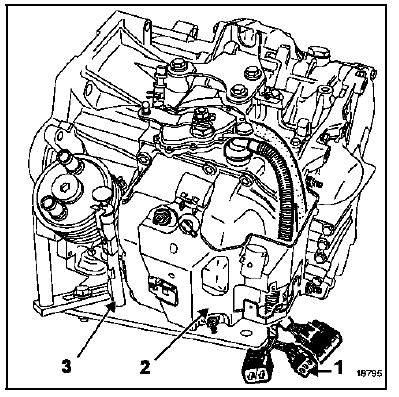

Déconnecter le faisceau (1).

Déconnecter le faisceau (1).

Déposer :

  • le support de goulotte de câblage électrique (2) et dégager celui-ci,
  • la protection sous moteur.

Mettre un récipient propre pour récupérer l'huile sous

Mettre un récipient propre pour récupérer l'huile sous la transmission automatique.

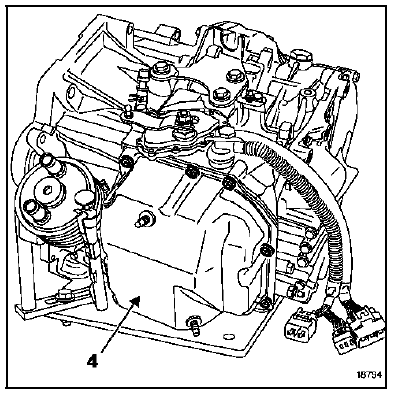

Déposer le carter (4) du distributeur hydraulique, en le décollant avec un brin extra plat (sans endommager les surfaces de contact).

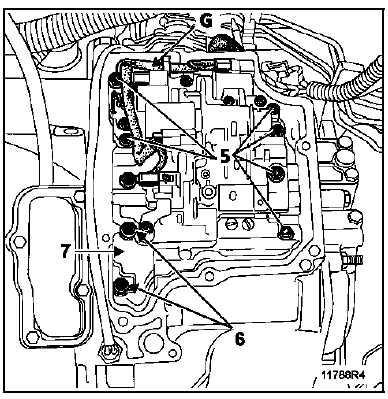

Déconnecter et dégager la traverse étanche (G).

Déconnecter et dégager la traverse étanche (G).

Déposer :

  • les six vis (5) du distributeur hydraulique,

  • les vis de fixations (6) et le cache d'aspiration (7) et le joint papier,

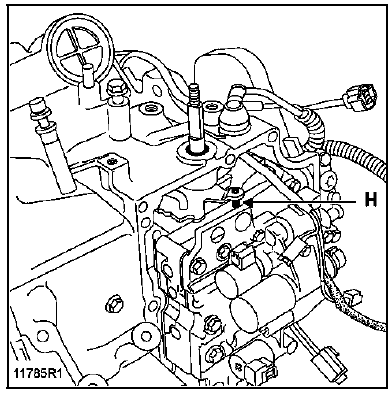

  • le distributeur en l'inclinant légèrement afin de décrocher la commande (H) du sélecteur de transmission automatique,

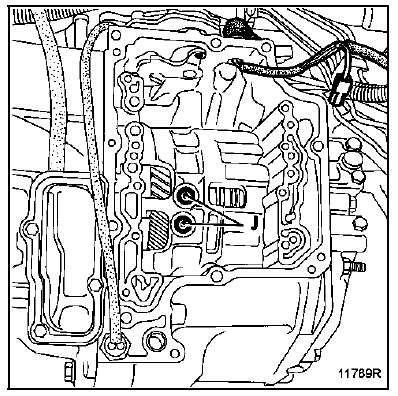

  • les deux joints d'étanchéité (J), veillez à ce qu'aucune impureté ne pénètre dans la transmission automatique.

REPOSE

REPOSE

Nettoyer le plan des joints sur la transmission automatique en veillant à ne pas abîmer la surface de celui-ci.

Nettoyer le plan des joints du carter distributeur hydraulique.

Nettoyer les vis du distributeur hydraulique, veiller à bien retirer les particules de colle restante.

Remplacer impérativement les joints d'étanchéité (J) et le joint papier du cache aspiration.

Reposer dans le sens inverse de la dépose.

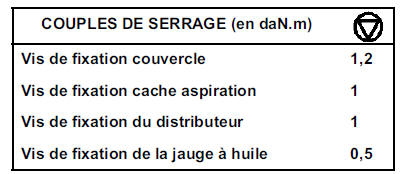

Resserrer les vis du distributeur et les serrer au couple.

ATTENTION : les vis sont de longueurs différentes.

SU1

Nettoyer les surfaces du carter de la transmission automatique.

Appliquer un filet de Loctite FRENETANCH d'une épaisseur d'environ 3 mm.

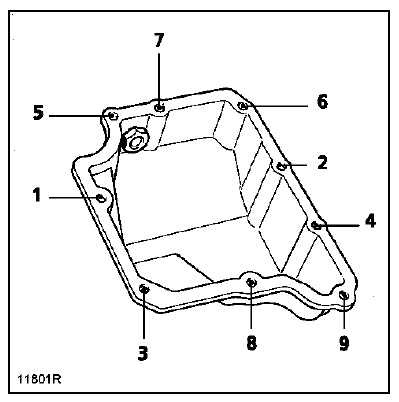

Mettre une goutte de Loctite FRENETANCH sur les vis du carter distributeur hydraulique et les serrer au couple et ce dans l'ordre ci-dessous.

Effectuer le remplissage d'huile de transmission

Effectuer le remplissage d'huile de transmission automatique en respectant les préconisations (voir chapitre concerné).

    Contrôle de point de calage du convertisseur
    Placer le véhicule sur un pont à deux colonnes. Lever le véhicule jusqu'à décoller les roues du sol de quelques centimètres. Brancher l'outil de diagno ...
