Revue technique Renault Vel Satis: Cric rouleur - Chandelles

Revue technique Renault Vel Satis / Généralités véhicule / Moyens de levage / Cric rouleur - Chandelles

particulières à respecter lors d'une intervention). Sigle sécurité (précautions particulières à respecter lors d'une intervention).

L'utilisation d'un cric rouleur

implique L'utilisation d'un cric rouleur implique obligatoirement l'emploi de chandelles appropriées.

ATTENTION : Le soubassement de ce véhicule est protégé par des produits qui assurent la garantie anti-corrosion de 12 ans.

En aucun cas il ne faudra utiliser des matériels qui ne sont pas équipés de tampons caoutchoutés de façon à ne jamais avoir un contact direct métal avec métal qui agresserait la protection d'origine.

Il est interdit de lever le véhicule en prenant appui sous le bras de suspension avant ou sous le train arrière.

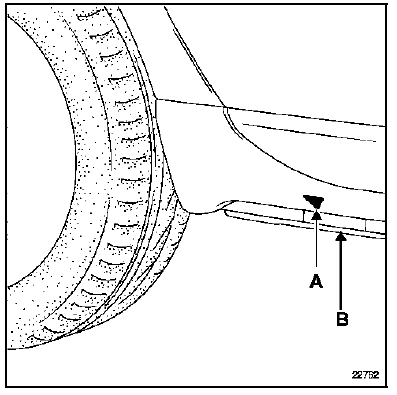

Pour lever une roue avant ou arrière, prendre appui en (B) sur la feuillure de soubassement dans l'alignement des repères (A).

Pour lever latéralement l'avant et l'arrière, utiliser la cale Cha. 280-02.

Prendre appui sous la feuillure du bavolet au milieu de la porte avant.

ATTENTION : Positionner la feuillure correctement dans la rainure de la cale.

Pour mettre le véhicule sur chandelles, lever

Pour mettre le véhicule sur chandelles, lever latéralement l'ensemble du véhicule et positionner obligatoirement les chandelles sous les renforts de feuillure prévus pour positionner le cric de l'équipement de bord en (B).
