Manuel du conducteur Renault Vel Satis: Coffre à bagages
Pour ouvrir
La porte du coffre se verrouille et se déverrouille enmême temps que les portes.

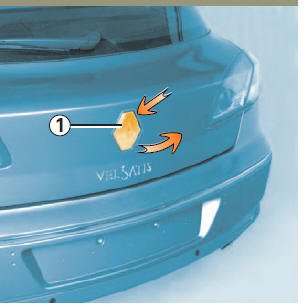

Appuyez sur la partie haute du losange 1 et aidez-vous de la partie basse pour soulevez le hayon.
Pour fermer

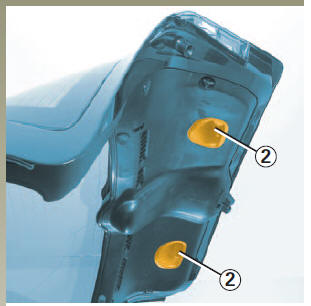

Abaissez la porte du coffre en vous aidant, dans un premier temps, des poignées intérieures 2.
Amenez-la ensuite, sans la claquer, en contact avec la serrure du coffre.
Celle-ci se verrouillera électriquement.
| Risque de blessures Veillez à ce que la zone de fermeture du hayon soit dégagée (mains des enfants). |
Ouverture manuelle de l'intérieur
En cas d'impossibilité de déverrouillage du coffre, il est possible de le faire manuellement de l'intérieur.
- accédez au coffre en basculant le(s) dossier(s) de la banquette arrière.

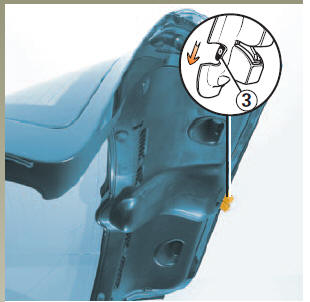

- insérez un crayon, ou objet similaire, dans la cavité 3 et faites coulisser l'ensemble comme indiqué sur le dessin.
- poussez la porte de coffre pour l'ouvrir.
Banquette arrière
Elle est rabattable pour permettre le
transport d'objets encombrants.
L'assise et le dossier sont rabattables
en une ou deux parties.
Pour rabattre l'assise
Soulevez l'assise 1 et fait ...
Tablette arrière
Tablette arrière
Pour la déposer, décrochez les deux
cordons de rappel 1.
Ne placez aucun objet et
surtout pas d'objets
lourds ou durs sur la
tablette. En ...
