Revue technique Renault Vel Satis: Capteur de vitesses (entrée)

Revue technique Renault Vel Satis / Transmission / Boite de vitesses automatique / Capteur de vitesses (entrée)

SU1

DEPOSE

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

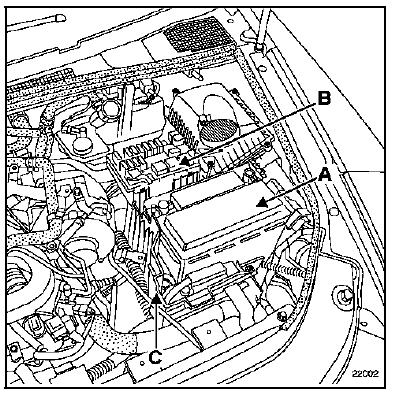

Déposer :

  • les cache-moteur,
  • la batterie (A),
  • le boîtier à fusibles (B),
  • le calculateur de la boîte de vitesses automatique,
  • le bac à batterie (C),
  • le faisceau électrique du support batterie.

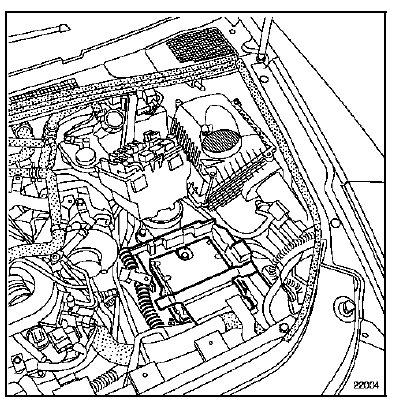

Dégager le calculateur d'injection et son support.

Dégager le calculateur d'injection et son support.

Nettoyer l'entourage du capteur afin d'éviter de faire

Nettoyer l'entourage du capteur afin d'éviter de faire rentrer des impuretés à l'intérieur de la boîte de vitesses automatique.

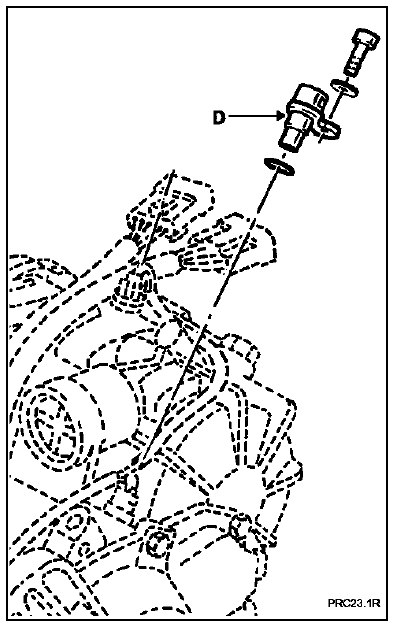

Dévisser le capteur de vitesses (D) et le déposer.

REPOSE

REPOSE

Huiler le joint torique du capteur de vitesse.

Reposer en sens inverse de la dépose.

SERRER TOUTES LES VIS AU COUPLE PRECONISE.

Capteur de vitesse : 0,5 daN.m.
