Revue technique Renault Vel Satis: Capteur de hauteur arrière
DEPOSE
Déposer :

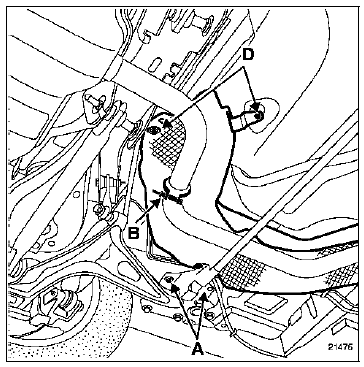

- la barre acoustique fixée par les vis (A),
- le collier d'échappement (B),

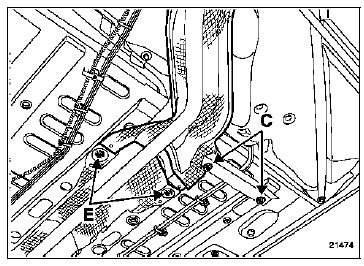

- le tirant fixant les tuyaux de carburant (vis C),
- l'écran thermique fixation arrière (vis D) et fixation centrale (agrafes E),

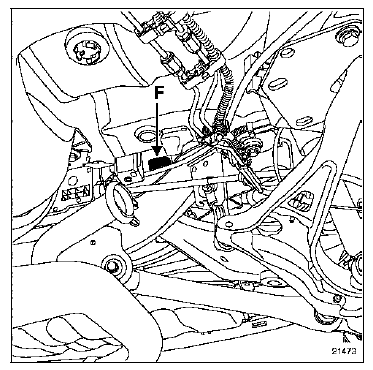

- le capteur de hauteur arrière (F) maintenu par une vis de fixation.
REPOSE
ATTENTION : Tout écran thermique détérioré doit impérativement être remplacé et correctement remonté.
IMPORTANT : Après avoir remonté tout l'ensemble, il sera nécessaire de procéder à l'initialisation du système et au réglage des optiques (voir chapitre "Initialisation").

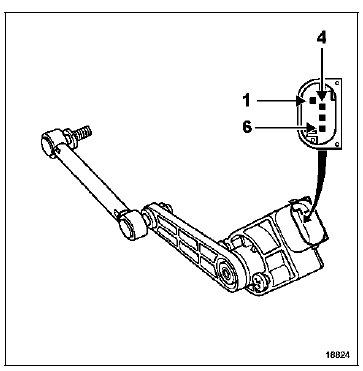

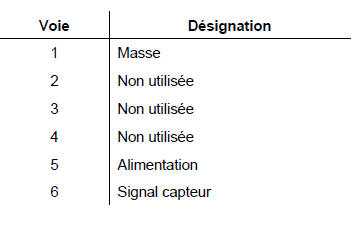

BRANCHEMENT
Schéma de principe
actionneur
projecteur
boîtier électronique (Ballast)
capteur avant - calculateur
capteur arrière
+ éclairage
+ après contact
Liaison diagnost ...
Capteur avant - Calculateur
DEPOSE
Déposer :
la roue avant gauche,
l'écrou (A) reliant la rotule au triangle inférieur, et
dévisser les vis de fixation (B).
Débrancher le connecteur ...
D'autres materiaux:
Aide à la recherche
de court-circuits sur le réseau
CONSIGNES
Se munir du schéma du réseau multiplexé du véhicule (schéma de la
prise
diagnostic).
Couper le contact, retirer la carte RENAULT du lecteur, vérifier que les feux de
position
soient éteints, attendre 1 minute.
En cas de court-circ ...
Panneau mobile
DEPOSE
Déposer les deux caches du mécanisme.
Déposer les six fixations (A).
Retirer le panneau mobile.
REPOSE (deux opérateurs)
Procéder dans le sens inverse de la dépose.
REGLAGE DU PANNEAU MOBILE
Pour effectuer le réglage, il faut que l ...
Réglage en site
DEPOSE - REPOSE DE LA COMMANDE DE
REGLAGE EN SITE
Pour déposer la commande, il sera nécessaire de
déposer son support.
Déposer :
le cache-vis,
les deux vis de fixation (A),
la poignée du frein de stationnement automatique,
le support de la commande ...
