NOTA : l'afficheur de la radio "haut de gamme" utilise la liaison multiplexée multimédia (autoradio, navigation).

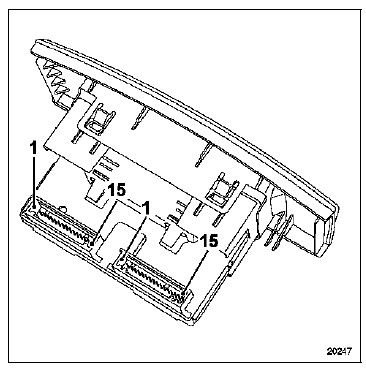

Affectations des connecteurs

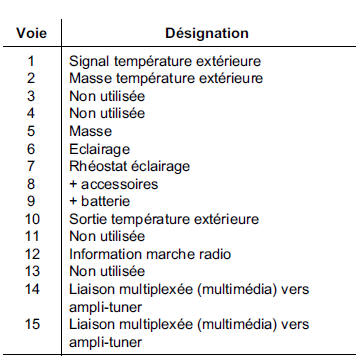

Connecteur gris (15 voies)

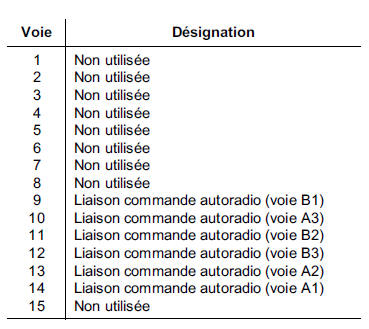

Connecteur rouge (15 voies)

REMARQUE : si le véhicule est équipé du système de navigation "Carminat", consulter le chapitre 83C "Aide à la navigation".
Autoradio "Haut de Gamme" : Ampli-Tuner
Diagnostic autoradio : Effets clientRégulation et limitation de vitesse :Affectations des connecteurs
INTERRUPTEURS TROIS POSITIONS
CONTACTEURS DE VOLANT
A : touche "Reprendre" = 900 Ω environ
B : touche "O" : 0 Ω environ
C : touche "+" = 300 Ω environ
D : touche "-" = 100 Ω environ
NOTA :
Pour la dépose du contact ...
Module de puissance
DIRECTION A GAUCHE
MODULE DE PUISSANCE - BOITIER RELAIS
Le module de puissance pilote la vitesse du
motoventilateur selon les besoins déterminés par la
régulation.
Son accès est possible par le dessous de la planche
de bord.
DEPOSE
Déposer :
le ca ...
Aide à la navigation : Antenne
ANTENNE GPS
Elle assure la réception des satellites afin de permettre
au calculateur électronique de navigation (lecteur
cédérom) de localiser le véhicule.
Lorsque la liaison GPS (satellites) est bonne, un
pictogramme (1) de couleur verte s'affiche à ...
