Revue technique Renault Vel Satis: Vitre de porte avant

Revue technique Renault Vel Satis / Mécanismes et accessoires / Vitrage / Vitre de porte avant

DEPOSE

Déposer :

  • la garniture de porte (chapitre 72A.A),

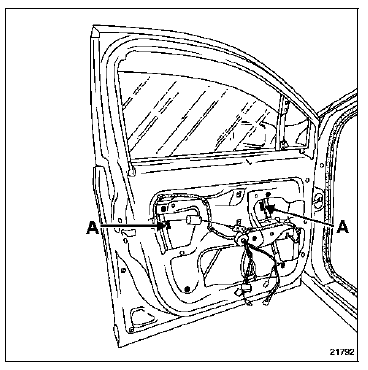

  • les deux agrafes de fixation de vitre (A).

Dégager la vitre des axes de chariot d'entraînement du lève-vitre.

Faire reposer la vitre au fond de caisson de porte.

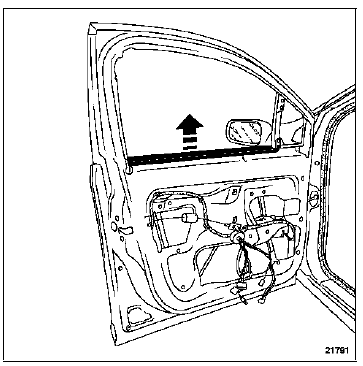

Dégager le lécheur intérieur.

Dégager le lécheur intérieur.

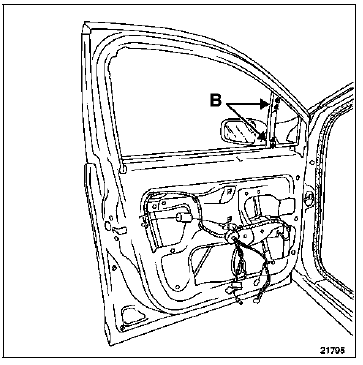

Dégager le joint d'étanchéité sur toute la hauteur de la

Dégager le joint d'étanchéité sur toute la hauteur de la coulisse de montant fixe.

Déposer les fixations (B).

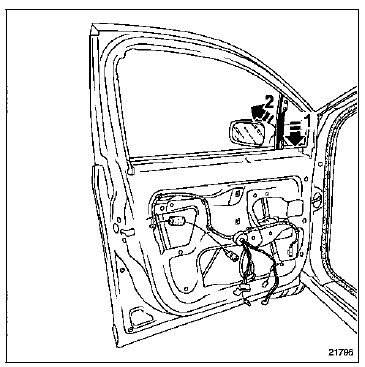

Dégager la coulisse de montant fixe en (1) puis (2).

Dégager la coulisse de montant fixe en (1) puis (2).

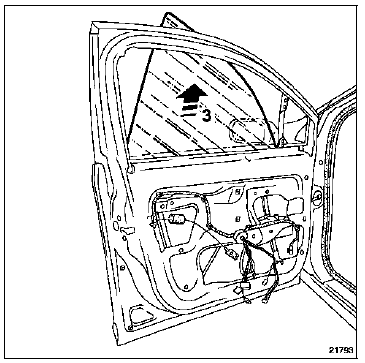

Déposer la vitre (3).

Déposer la vitre (3).

DEPOSE DE LA VITRE FIXE

NOTA : pour déposer la vitre fixe, il n'est pas nécessaire de déposer la vitre coulissante.

Mettre la vitre coulissante en position basse.

Déposer :

  • l'enjoliveur extérieur de montant de porte (partie avant) (chapitre 56A.C),
  • le joint d'encadrement de porte (partiellement) (chapitre 65A.A).

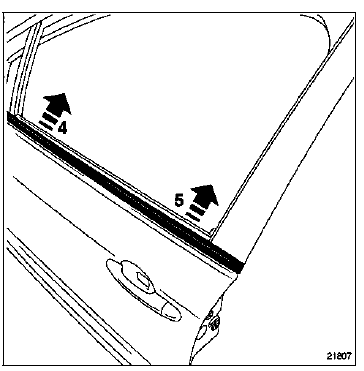

A l'aide de l'outil (Car. 1363), dégager soigneusement

A l'aide de l'outil (Car. 1363), dégager soigneusement le lécheur (4) et (5).

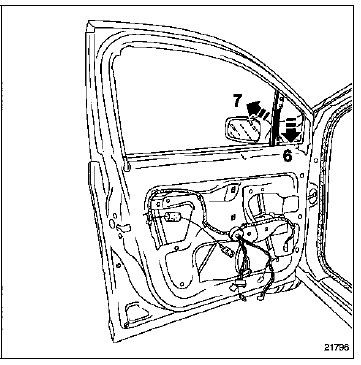

Déposer les vis de fixation et dégager la coulisse de

Déposer les vis de fixation et dégager la coulisse de montant fixe (6) et (7).

Déposer l'enjoliveur intérieur d'encadrement de porte

Déposer l'enjoliveur intérieur d'encadrement de porte (adhésif).

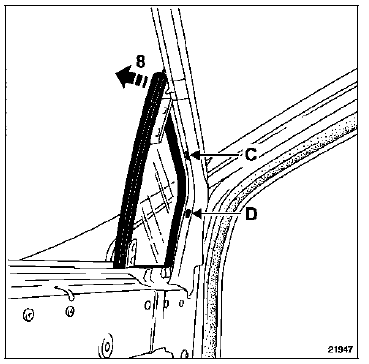

A l'aide d'un tournevis plat, dégager les clips (C) puis (D) en maintenant la vitre écartée en partie supérieure (8).

REPOSE

Avant de reposer la vitre fixe, vérifier l'état des clips de fixation.

Remplacer l'enjoliveur intérieur d'encadrement de porte (adhésif).

Procéder dans le sens inverse de la dépose.
