Revue technique Renault Vel Satis: Vitre de porte arrière

Revue technique Renault Vel Satis / Mécanismes et accessoires / Vitrage / Vitre de porte arrière

DEPOSE

Déposer :

  • la garniture de porte (chapitre 72A.B),

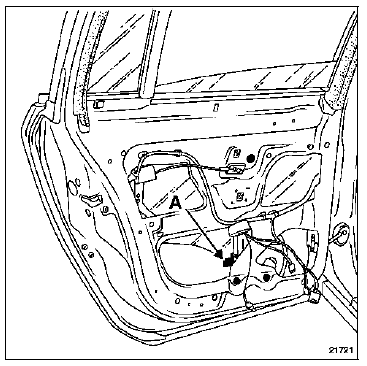

  • l'agrafe de fixation de vitre (A), puis dégager la vitre de l'axe du chariot d'entraînement.

Faire reposer la vitre au fond du caisson de porte.

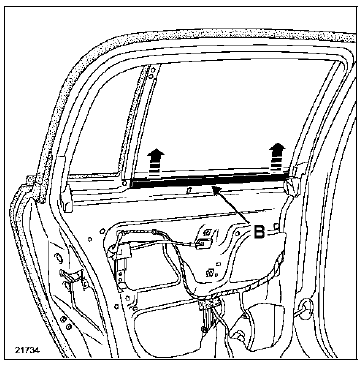

Dégager le lécheur intérieur de vitre (B).

Dégager le lécheur intérieur de vitre (B).

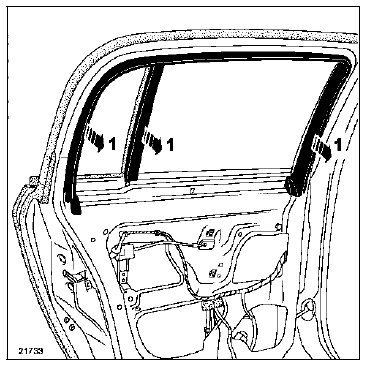

Déclipper la garniture intérieure d'encadrement de

Déclipper la garniture intérieure d'encadrement de porte (1).

Dégager partiellement le joint d'étanchéité sur toute la

Dégager partiellement le joint d'étanchéité sur toute la hauteur de la coulisse de montant fixe.

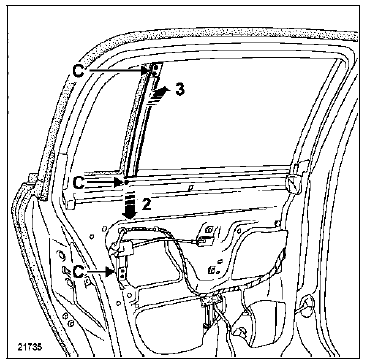

Déposer les cinq vis de fixation du montant fixe (C), puis dégager celui-ci en (2) et (3).

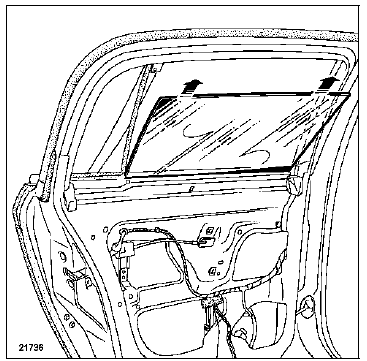

Dégager la vitre.

Dégager la vitre.

DEPOSE DE LA VITRE FIXE

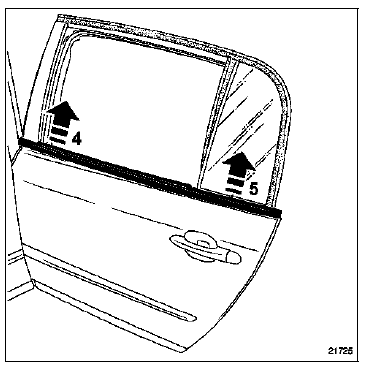

A l'aide de l'outil (Car. 1363), dégager soigneusement

A l'aide de l'outil (Car. 1363), dégager soigneusement le lécheur (4) et (5).

Déposer le joint d'encadrement extérieur (partiellement) (chapitre 65B).

Déposer l'enjoliveur intérieur d'encadrement de porte (adhésif).

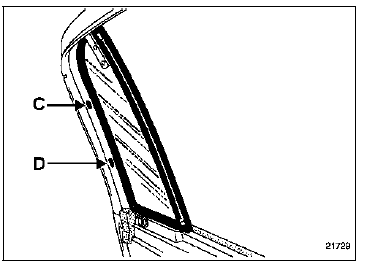

A l'aide d'un tournevis plat, exercer une pression sur

A l'aide d'un tournevis plat, exercer une pression sur les clips (C) puis (D) en maintenant la vitre écartée en partie supérieure.

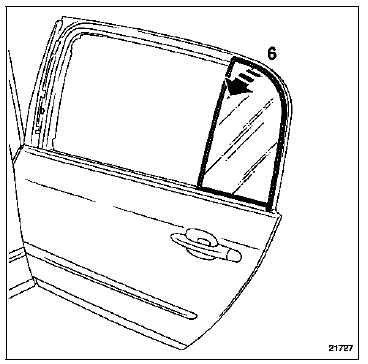

Retirer la vitre (6).

Retirer la vitre (6).

REPOSE

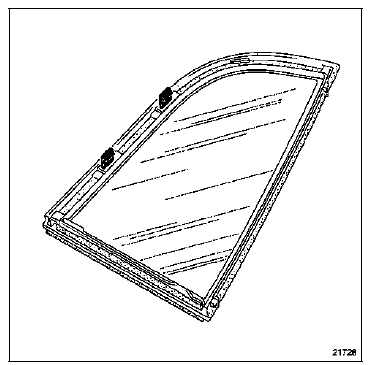

Avant de reposer la vitre fixe, vérifier l'état des clips de

Avant de reposer la vitre fixe, vérifier l'état des clips de fixation.

Remplacer l'enjoliveur intérieur d'encadrement de porte (adhésif).

Procéder dans le sens inverse de la dépose.
