Revue technique Renault Vel Satis: Vanne antipompage

Revue technique Renault Vel Satis / Moteur et périphériques / Suralimentation / Vanne antipompage

Moteur F4R

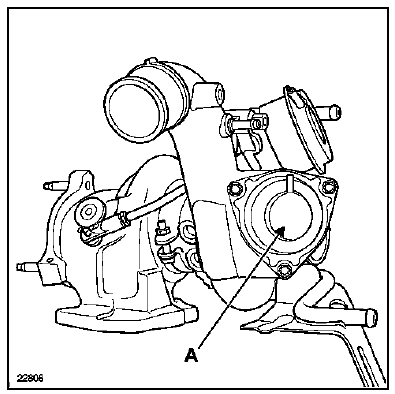

Le turbocompresseur est équipé d'une vanne antipompage (A).

Cette vanne est composée d'un ressort et d'une membrane commandant un clapet qui permet de mettre en relation la sortie et l'entrée du turbocompresseur par l'intermédiaire d'un conduit interne.

La membrane de la vanne antipompage (A) est

La membrane de la vanne antipompage (A) est soumise à la pression régnant dans le collecteur entre le boîtier papillon et les soupapes d'admission (pression collecteur).

Lors d'un lâché de pied, si la différence de pression entre la pression de suralimentation et la pression collecteur est supérieure à 400 mbar alors la vanne s'ouvre.

Lorsque la vanne s'ouvre, cela a pour effet de faire chuter rapidement la pression régnant entre le boîtier papillon et les ailettes du compresseur. Cela afin d'éviter un phénomène de pompage qui peut être destructeur pour le turbocompresseur lors d'un lâché de pied.
