Hauteurs sous coque

Points de mesure Les cotes H1 et H4 se prennent entre le sol et les axes de roue. La cote H2 se prend entre le sol et la face inférieure de l'écrou de fixation avant du ...

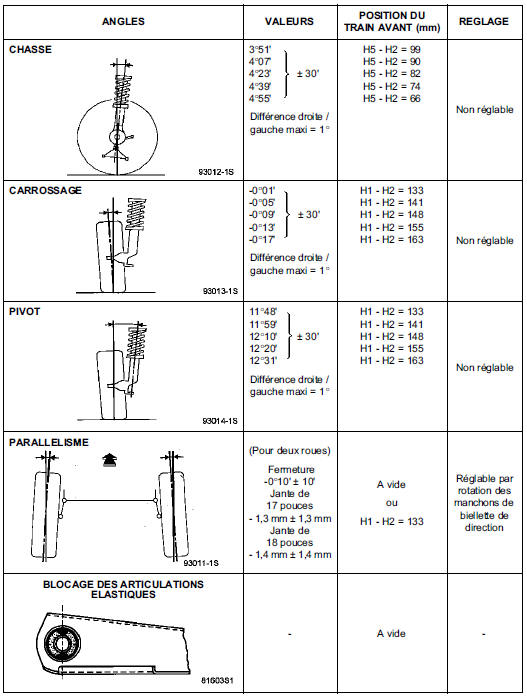

Valeurs de contrôle des angles du train arrière

...
