Manuel du conducteur

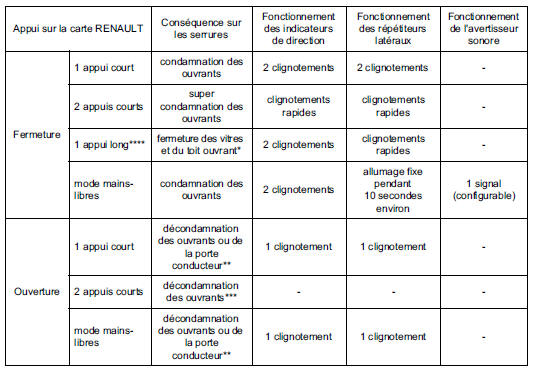

Pour contrôler l'ouverture et la fermeture des ouvrants, les indicateurs de direction et les répétiteurs latéraux sont pilotés par l'Unité Centrale Habitacle.
* pour cette fonction, le véhicule doit être équipé de lève-vitres à commande impulsionnelle et de toit ouvrant électrique anti-pincement.
**certains véhicules direction à droite peuvent être équipés de l'ouverture "porte conducteur seule". Cette fonction permet de ne décondamner que la porte conducteur et le coffre arrière lors d'un appui court sur la carte RENAULT.
***décondamnation des ouvrants pour les véhicules équipés de l'ouverture "porte conducteur seule".
**** sur certaines versions "direction à droite", cette fonction est précédée de la "super condamnation".
Fonctionnement dégradé
Lors de la commande de fermeture :
Calculateur d'angle du volant
Le contrôle dynamique de conduite utilise un capteur
d'angle volant pour mesurer la trajectoire souhaitée
par le conducteur. Cette information est interprétée
comme une commande conducteur.
Ce capteur est situé sur la colonne de direction, il est
clipp&eacu ...
Moteur P9X
La résistance d'une bougie de préchauffage est de
0,6 +- 0,05 Ω.
DEPOSE
Débrancher la batterie.
Déposer :
les caches moteur,
les vis de fixation de l'électrovanne de commande de
l'étouffoir.
Dégager l'électrovanne sur ...
Affectation des voies du calculateur
MOTEUR F4R
AFFECTATION DES ENTREES ET SORTIES DU CALCULATEUR D'INJECTION
Connecteur A
(noir)
A2 ← Commande Marche/Arrêt Régulateur de vitesse à contrôle de
distance
A3 ←→ LIAISON MULTIPLEXEE CAN L Unité Centrale Habitacle
A4 → ← ...
