Revue technique Renault Vel Satis: Véhicule sans clé : Capteurs d'ouverture
Pour permettre le fonctionnement de la carte RENAULT "main-libre", chacune des poignées de portes est équipée d'un capteur de présence. Ce capteur permet de détecter la main de l'utilisateur et de déclencher l'interrogation main-libre.

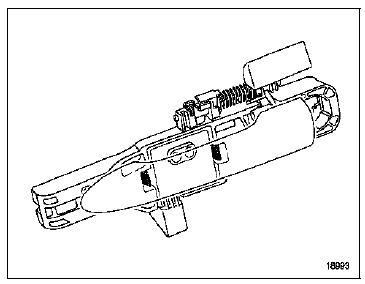

Le capteur, positionné sur le fond de la poignée, est accompagné d'un réflecteur et d'un contacteur de mouvement de poignée.
Après un long moment d'inactivité, le capteur d'ouverture est relayé par un capteur de déplacement de poignée.
NOTA : pour la dépose de la poignée, consulter le chapitre "Carrosserie". Pour les affectations des voies des capteurs d'ouverture et des poignées, consulter le chapitre 84A.
En ce qui concerne l'ouverture du coffre, le capteur est remplacé par un contacteur, intégré à la poignée électrique d'ouverture.
NOTA : pour la dépose de la poignée, consulter le chapitre "Carrosserie". Pour les affectations des voies de la poignée de coffre, consulter le chapitre 84A.
Véhicule sans clé :Verrou électrique de colonne de direction
Le verrou de colonne de direction est situé en bas de
la colonne de direction. Il est piloté par l'Unité Centrale
Habitacle.
Ce verrou est codé par l'Unité Cent ...
Véhicule sans clé : Antenne main libre
Pour fonctionner en mode mains-libres, les véhicules
sont équipés de deux antennes spécifiques placées :
dans le pavillon pour une détection à pro ...
D'autres materiaux:
Contacteur de siège chauffant
BRANCHEMENT
FONCTIONNEMENT
CONTROLE DE LA NAPPE CHAUFFANTE
La résistance de la nappe chauffante (dossier +
assise) est d'environ 2 Ω.
Il est possible d'accéder au connecteur de la nappe
chauffante sans dégarnir le siège, en passant la main
en ...
Arbre de localisation de pannes
La
décondamnation ou la condamnation ne fonctionne sur
aucune porte, même le hayon.
CONSIGNES
Faire auparavant un diagnostic de la fonction.
Vérifier que toutes les portes soient bien fermées (on peut vérifier que les
éclairages
intérieurs ...
Fiche composant
CAPTEUR DE PRESSION COLLECTEUR
Caractéristiques : Transducteur pression - Tension
Tension d'alimentation : 5 V +- 0,25
Type de circuit : Circuit Actif
Système équipé : Injection Denso
Type de connecteur : 3 voies (1 Signal - 2 Moins - 3 Plus)
Description :
Ce capte ...
