Manuel du conducteur
Moteur P9X
TOUS LES TUYAUX HAUTE PRESSION DEPOSES DOIVENT ETRE SYSTEMATIQUEMENT REMPLACES
LES TUYAUX HAUTE PRESSION PEUVENT ETRE REMPLACES INDIVIDUELLEMENT
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1566 Outil de dépose des tuyaux haute pression
MATERIEL INDISPENSABLE
Clé dynamométrique "faible couple" Embout à tuyauter pour le serrage des raccords haute pression (clé "Crowfoot 19-17 de chez Facom, par exemple).
Embout à tuyauter pour le serrage des raccords haute pression (clé "Crowfoot 18-17" de chez Facom, par exemple).
ATTENTION : Avant toute intervention, brancher l'outil de diagnostic après-vente, entrer en dialogue avec le calculateur d'injection et vérifier que la rampe d'injection ne soit plus sous pression.
Attendre que la température de carburant baisse.
Commander le kit de bouchons spécial circuit d'injection haute pression.
DEPOSE
RESPECTER IMPERATIVEMENT LES CONSIGNES DE PROPRETE
NOTA :
Déposer le répartiteur d'admission (voir chapitre 12B Mélange carburé "Répartiteur d'admission").

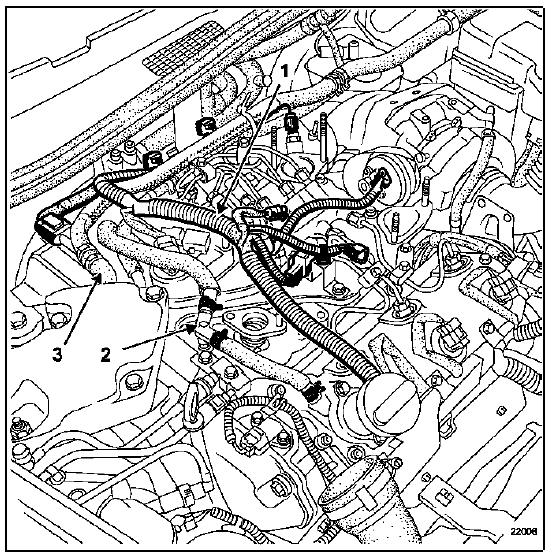

Débrancher :
Dégager celui-ci sur le côté.
Tuyaux rampe-injecteurs
Desserrer les raccords des tuyaux haute pression.
Si nécessaire, desserrer les brides de maintien des différents tuyaux.
Déposer les tuyaux haute pression.
Mettre en place des bouchons de propreté.
Tuyaux pompe-rampe
Déposer :

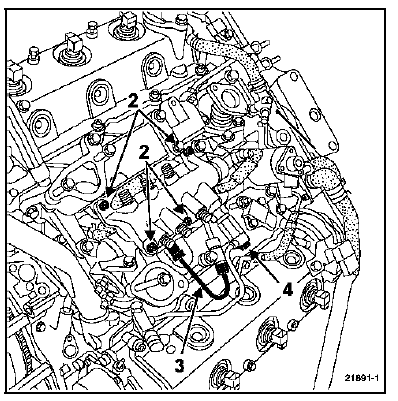

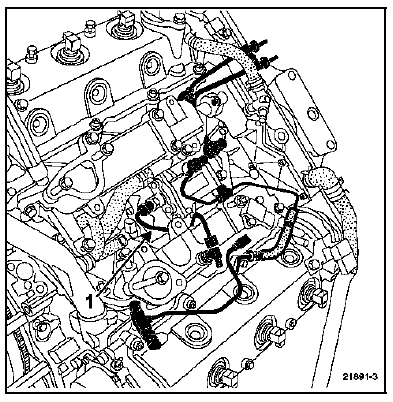

Déposer le tuyau haute pression (1) entre la pompe d'injection et le raccord intermédiaire sur le collecteur d'admission.
REPOSE
NOTA : Déposer les bouchons de propreté au dernier moment.
Tuyaux pompe-rampe
Mettre en place et approcher à la main le tuyau haute pression entre la pompe et le raccord intermédiaire sur le collecteur d'admission.

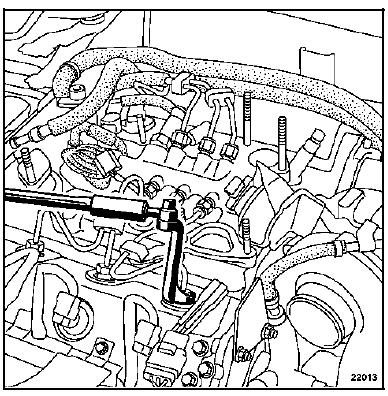

Serrer les raccords du tuyau (1) entre la pompe et le raccord intermédiaire sur le collecteur d'admission au couple de 3,5 daN.m, en commençant côté raccord intermédiaire puis côté pompe.
Reposer l'ensemble vanne de recirculation des gaz d'échappement - échangeur (voir chapitre 12A Mélange Carburé "Ensemble vanne de recirculation des gaz d'échappement - Echangeur").
Mettre en place la rampe d'injection. Pour cela :
Mettre en place et approcher à la main le tuyau de pompe entre le raccord intermédiaire et la rampe.
Edition
Serrer :
Tuyaux rampe-injecteur
Desserrer la rampe de quelques tours.
Mettre en place et approcher à la main tous les tuyaux haute pression rampe-injecteurs.

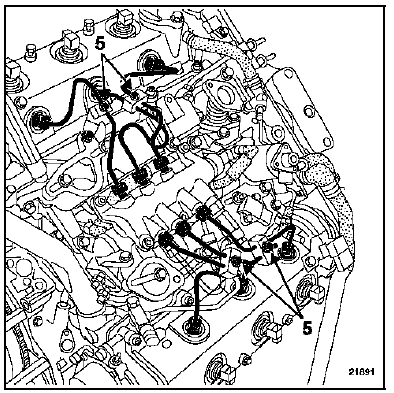

Mettre en place les brides de maintien (5) des tuyaux haute pression rampe-injecteurs puis serrer au couple de 0,9 daN.m.
Serrer les fixation de la rampe au couple de 2,1 daN.m.
NOTA : Serrer les tuyaux haute pression un par un.

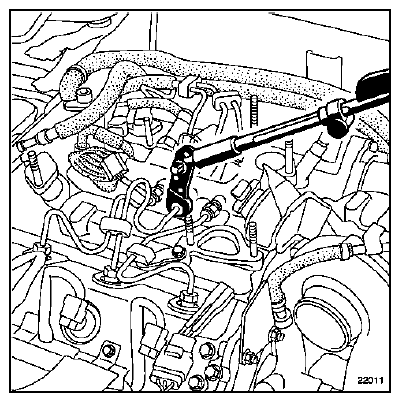

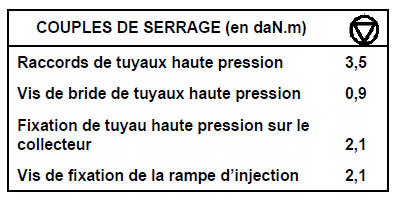

Serrer dans l'ordre et au couple de 3,5 daN.m :
Pour les autres opérations de repose procéder dans le sens inverse de la dépose.
Effectuer un réamorçage du circuit d'alimentation en gazole à l'aide de la poire d'amorçage.
Effectuer un contrôle de l'étanchéité du circuit haute pression après réparation (voir chapitre 13B "Particularités").
Radiateur
DIRECTION
A GAUCHE
DEPOSE
Mettre le véhicule sur un pont élévateur à deux
colonnes.
Débrancher la batterie.
Déposer la protection sous moteur.
Vidanger le circuit de refroidissement.
Côté habitacle
La dépose du radiateur s'ef ...
Raccord et canalisations du circuit de freinage
Le branchement des canalisations entre maîtrecylindre,
étriers et groupe hydraulique est effectué par
l'intermédiaire de raccords filetés au PAS METRIQUE.
En conséquence, il est important de n'utiliser que des
pièces figurant dans le catalogue de ...
Tablette arrière
Tablette arrière
Pour la déposer, décrochez les deux
cordons de rappel 1.
Ne placez aucun objet et
surtout pas d'objets
lourds ou durs sur la
tablette. En cas de freinage
brusque ou d'accident ils
sont susceptibles de mettre en
danger les occupa ...
