Revue technique Renault Vel Satis: Transmission transversale avant Moteurs V4Y - P9X

Revue technique Renault Vel Satis / Transmission / Transmission / Transmission transversale avant Moteurs V4Y - P9X

OUTILLAGE SPECIALISE INDISPENSABLE

T. A.v. 476 Arrache rotule

Rou. 604-01 Immobilisateur de moyeu

DEPOSE

DEPOSE

Côté roue

Véhicule sur un pont à deux colonnes.

Déposer :

  • les roues avant,
  • l'écrou du moyeu,

  • l'écrou de rotule de biellette de direction (A),
  • les vis de fixation inférieures d'amortisseur (B).

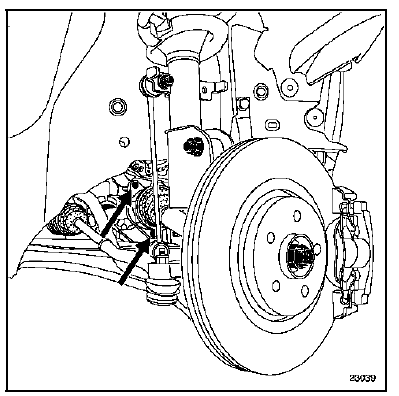

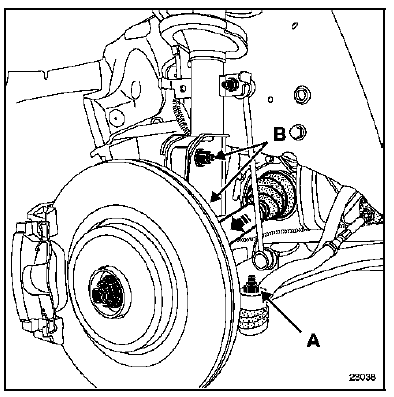

Repousser la transmission dans le porte-fusée en

Repousser la transmission dans le porte-fusée en inclinant celui-ci.

NOTA : faire attention au flexible de frein.

Déposer la transmission côté roue.

Remettre une vis de fixation inférieure d'amortisseur afin de ne détériorer le flexible de frein.

DEPOSE

Côté droit

Déposer

  • les deux vis de fixation de la plaque de retenue du roulement intermédiaire,

  • la transmission côté boîte de vitesses.

NOTA : dans le cas où le roulement est grippé dans le palier relais, chasser celui-ci à l'aide d'une massette et remplacer systématiquement le roulement, (voir Chapitre 29A : Roulement palier d'arbre relais).

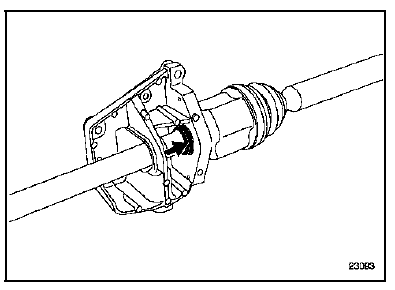

Ci-dessus, palier intermédiaire V4Y, le palier

Ci-dessus, palier intermédiaire V4Y, le palier intermédiaire P9X est identique au G9T et F4R.

REPOSE

NOTA :

  • Nettoyer l'alésage du palier recevant le roulement.
  • Contrôler l'état de la portée du joint à lèvres sur l'arbre relais.
  • Il est recommandé de remplacer systématiquement le joint à lèvres de sortie de différentiel (voir chapitre correspondant).

Procéder ensuite en sens inverse de la dépose.

Côté gauche

Déposer la transmission côté boîte de vitesses.

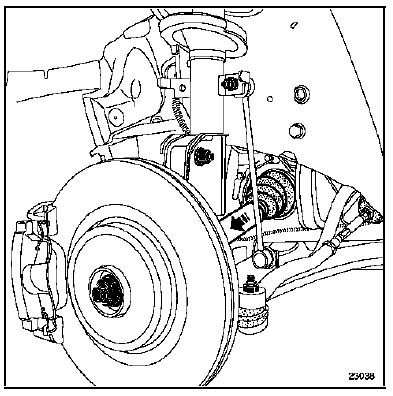

REPOSE

REPOSE

Procéder ensuite en sens inverse de la dépose.

ROULEMENT PALIER D'ARBRE RELAIS

REMPLACEMENT

Déposer la transmission complète.

Extraire le roulement à la presse en prenant appui sur un extracteur.

Veiller à ne pas rayer la portée du joint à lèvres sur l'arbre relais.

REMONTAGE

REMONTAGE

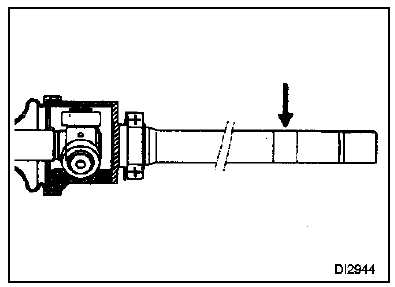

Lubrifier la partie de l'arbre recevant le roulement.

Engager le roulement neuf, puis effectuer sa mise en place jusqu'en butée à l'aide d'un tube afin de prendre appui sur la bague intérieure du roulement.

Avant la repose de la transmission, nettoyer et graisser l'alésage du palier recevant le roulement.
