Revue technique Renault Vel Satis: Tension courroie accessoires

Revue technique Renault Vel Satis / Généralités véhicule / Valeurs et reglages du groupe motopropulseur / Tension courroie accessoires

MOTEUR F4R

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

  • les caches moteur,
  • la roue avant droite,
  • la protection latérale.

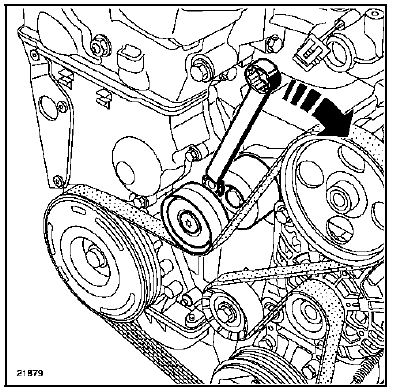

Pour déposer la courroie, faire pivoter le tendeur automatique de la courroie dans le sens indiqué ci-dessous à l'aide d'une clé polygonale contre coudée de 16 mm.

Déposer la courroie accessoires.

Déposer la courroie accessoires.

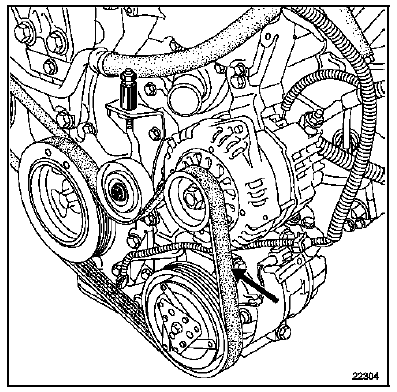

REPOSE

NOTA : ne pas remonter une courroie déposée, la remplacer.

Reposer en sens inverse de la dépose.

Brancher la batterie, effectuer les apprentissages nécessaires.

MOTEUR G9T

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

  • les caches moteur,
  • la roue avant droite,
  • la protection latérale.

Particularités de la dépose de la courroie accessoires

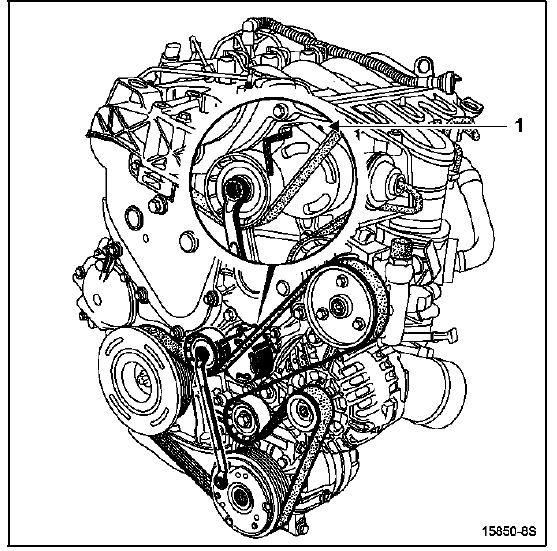

Faire pivoter le galet tendeur automatique vers la gauche à l'aide d'une clé pour détendre la courroie. Bloquer le tendeur en mettant une clé six pans de 4 mm dans le trou (1).

REPOSE

REPOSE

NOTA : ne pas remonter une courroie déposée, la remplacer.

Reposer en sens inverse de la dépose.

Brancher la batterie, effectuer les apprentissages nécessaires.

MOTEUR P9X

DEPOSE Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

  • les caches moteur,
  • la roue avant droite,
  • la protection latérale.

Particularités de la dépose de la courroie accessoires

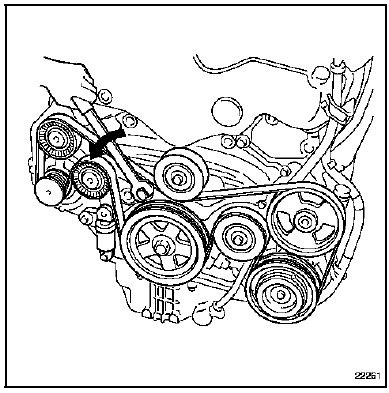

Faire pivoter doucement le galet tendeur automatique comme indiqué ci-dessous à l'aide d'une clé contrecoudée de 19 mm pour détendre la courroie.

Déposer la courroie.

Déposer la courroie.

REPOSE

NOTA : ne pas remonter une courroie déposée, la remplacer.

Reposer en sens inverse de la dépose.

Serrer les vis du galet tendeur au couple de 2,5 daN.m.

Serrer la vis des galets enrouleurs au couple de 5,8 daN.m.

Brancher la batterie, effectuer les apprentissages nécessaires.

MOTEUR V4Y

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Déposer les caches moteurs.

Débrancher la batterie.

Déposer :

  • la roue avant droite,
  • la protection latérale.

→ point de contrôle de la tension

Courroie de pompe de direction assistée

Courroie de pompe de direction assistée

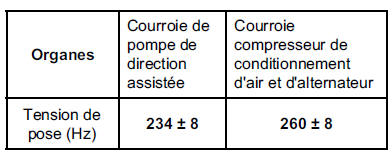

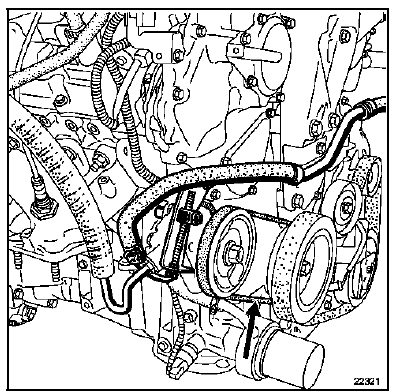

Courroie de conditionnement d'air et d'alternateur

Courroie de conditionnement d'air et d'alternateur

REPOSE

REPOSE

NOTA : ne pas remonter une courroie déposée, la remplacer.

Procéder dans le sens inverse de la dépose.

Brancher la batterie, effectuer les apprentissages nécessaires.
