Revue technique Renault Vel Satis: Tablettes et plage arriere
Tablette arrière
DEPOSE
Déposer partiellement le joint de coffre arrière.
Rabattre le dossier de siège arrière.

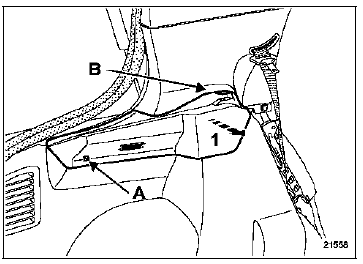

Déposer la vis (A).
Maintenir manuellement la garniture de custode (B).
Déclipper la tablette (1).
Débrancher le connecteur de l'éclaireur de coffre.
Garniture de hayon
DEPOSE
Déposer le clip (A).
Dégager la partie droite de la garniture d'encadrement
de lunette (1) puis (2).
La dépose reste identique pour le côté gauche. ...
