Revue technique Renault Vel Satis: Tableau de commande arrière

Revue technique Renault Vel Satis / Climatisation / Chauffage / Tableau de commande arrière

DEPOSE

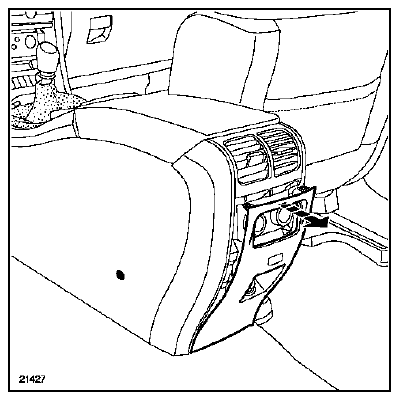

Déposer la connectique du contacteur de verrouillage

Déclipper la commande de chauffage et l'extraire.

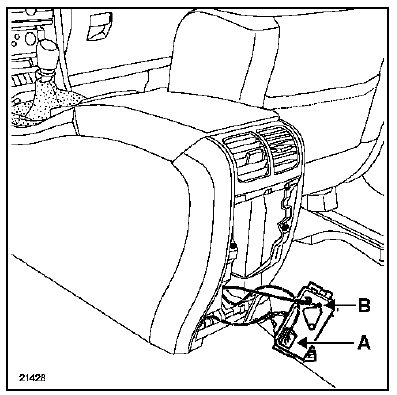

Débrancher le connecteur (A) et déposer le câble de

Débrancher le connecteur (A) et déposer le câble de commande (B).

REPOSE

Procéder en sens inverse de la dépose.
