OUTILLAGE SPECIALISE
Fre. 1190-01 Repousse piston
DEPOSE
Mettre le véhicule sur pont à deux colonnes.
Mettre en place un presse-pédale pour limiter l'écoulement du liquide de frein.
Déposer les roues avant.
Déposer :
Contrôler l'état du flexible de frein. Remplacer si nécessaire. Dans le cas d'un remplacement d'étrier, le flexible de frein doit être changé systématiquement.
Contrôler l'état des plaquettes, du disque, des cachepoussière des pistons, des cache-poussière des guides.
RAPPEL : lors du remplacement de plaquettes ou de disque, changer impérativement les plaquettes et le disque du côté opposé.
Nettoyer les supports d'étriers et les étriers.
REPOSE
Repousser le piston à l'aide de l'outil Fre. 1190-01 jusqu'à ce qu'il soit au fond de son alésage.

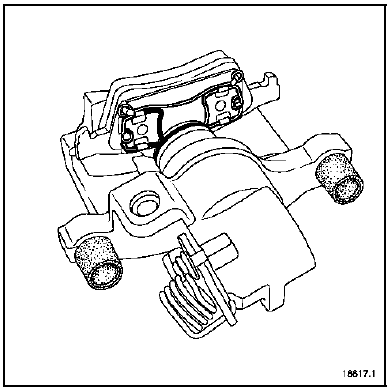

Reposer :

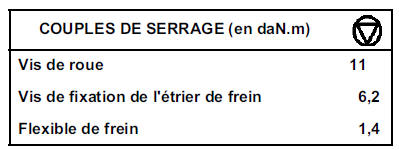

Serrer au couple préconisé.
Reposer :
Serrer au couple préconisé.
ATTENTION : appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein.
Effectuer une purge partielle du circuit de freinage, si le réservoir de compensation ne s'est pas vidé complètement au cours de l'opération. Sinon effectuer une purge complète (voir méthode purge).
Reposer les roues.
Serrer les vis de roue au couple préconisé.
Raccord et canalisations du circuit de freinage
Le branchement des canalisations entre maîtrecylindre,
étriers et groupe hydraulique est effectué par
l'intermédiaire de raccords filetés au PAS METRIQUE.
En conséquence, il est important de n'utiliser que des
pièces figurant dans le catalogue de ...
Contrôle de conformité
CONSIGNES
Conditions d'exécution : moteur arrêté, sous contact, pneus à la bonne
pression.
CONSIGNES
Conditions d'exécution : moteur arrêté, sous contact, pneus à la
bonne pression
et froids
CONSIGNES
Conditions d'exéc ...
Commandes
LANTERNE
CONSIGNES
Contact coupé, lancer la commande, les lanternes s'allument pendant 1
seconde.
Vérifier l'alimentation du relais en voies B1 et B3 du Boîtier Fusibles et
Relais Option.
Vérifier la continuité et l'isolement entre :
Unité Central ...
