Revue technique Renault Vel Satis: Soupape régulatrice de pression
Moteur G9T

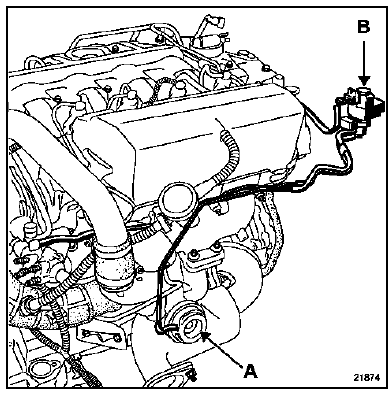

Le poumon (A) de la soupape de régulation de pression est commandé par une électrovanne (B) pilotée par le calculateur d'injection. Cette électrovanne fait varier, en fonction des plages de fonctionnement du moteur, la dépression qui permet de réguler la pression de suralimentation.
La soupape de régulation de pression (wastegate) est ouverte en position repos. Le moteur est alors en phase atmosphérique.
L'électrovanne fermée en position repos, est alimentée après démarrage du moteur, après une temporisation en fonction de la température d'eau.

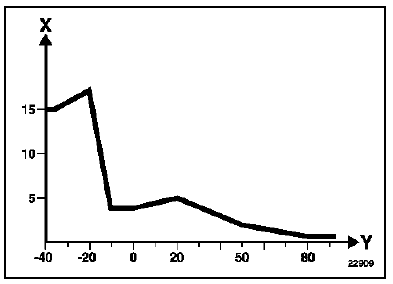

X Temps en secondes
Y Température en C
Vanne antipompage
Moteur F4R
Le turbocompresseur est équipé d'une vanne
antipompage (A).
Cette vanne est composée d'un ressort et d'une
membrane commandant un clapet qui permet de
mettre en ...
