Revue technique Renault Vel Satis: Serrures de portes

Revue technique Renault Vel Satis / Equipement électrique / Commande - signalisation / Serrures de portes

Selon l'équipement du véhicule, les serrures de portes sont spécifiques :

  • la version bas de gamme (connecteur 4 voies) est équipée du verrou électrique et du capteur de fermeture (les véhicules ne sont pas équipés de capteurs de feuillure).
  • la version haut de gamme (connecteur 6 voies) est équipée de la fonction super-condamnation permettant de désactiver le fonctionnement des poignées intérieures. Cette fonction peut être utilisée pour la sécurité enfant électrique.

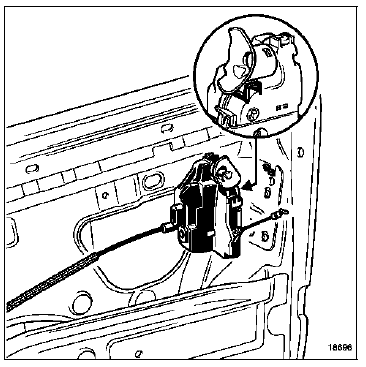

BRANCHEMENT

BRANCHEMENT

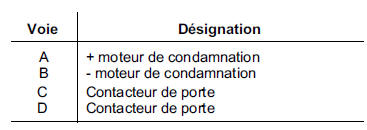

  • Version bas de gamme côté gauche

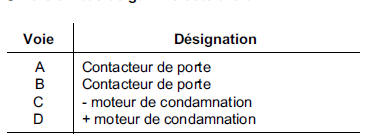

  • Version bas de gamme côté droit

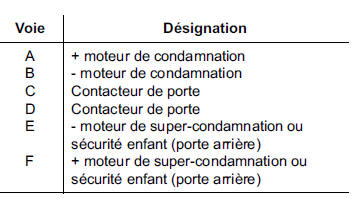

  • Version haut de gamme avant gauche

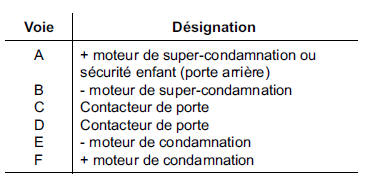

  • Version haut de gamme avant droit

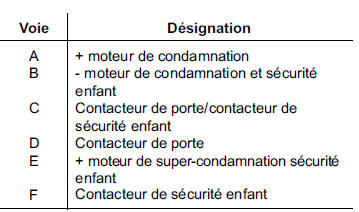

  • Version haut de gamme arrière gauche

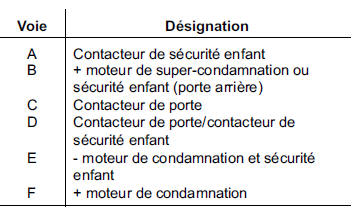

  • Version haut de gamme arrière droit

Serrure électrique de hayon

    Capteur d'ouverture de porte
    Pour fonctionner en mode main-libre, les poignées de portes doivent être équipées de capteurs : de présence (A) pour détecter la main de l'utilisateur, ...

    Serrure électrique de hayon
    CONTACTEUR DE HAYON La dépose de la commande d'ouverture de hayon nécessite la dépose de la garniture, consulter le chapitre "Carrosserie". BRANCHEMENT SERR ...
