Revue technique Renault Vel Satis: Serrure et gâche de hayon

Revue technique Renault Vel Satis / Mécanismes et accessoires / Mecanismes d'ouvrants non lateraux / Serrure et gâche de hayon

NOTA : en cas de panne, il est possible d'ouvrir le hayon manuellement.

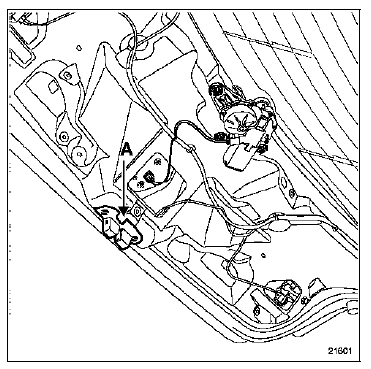

A l'aide d'un petit tournevis, actionner l'ergot (A) par

A l'aide d'un petit tournevis, actionner l'ergot (A) par l'intérieur du véhicule.

DEPOSE

Déposer :

  • la garniture de jupe arrière (chapitre 71A.H),

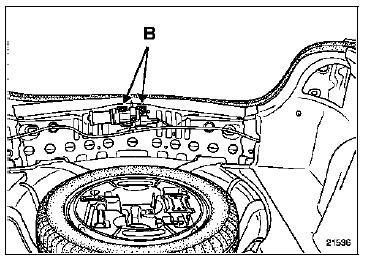

  • les fixations (B) et débrancher le connecteur.

Retirer la gâche.

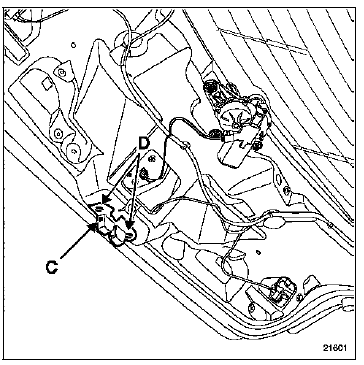

A l'aide d'un petit tournevis plat, dégager le cache de

A l'aide d'un petit tournevis plat, dégager le cache de la serrure (C).

Déposer les fixations (D).

Retirer la serrure.
