CONTACTEUR DE HAYON
La dépose de la commande d'ouverture de hayon nécessite la dépose de la garniture, consulter le chapitre "Carrosserie".

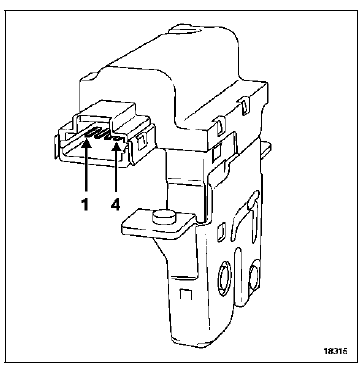

BRANCHEMENT

SERRURE DE HAYON
La dépose de la serrure de hayon nécessite la dépose de la garniture, consulter le chapitre "Carrosserie".

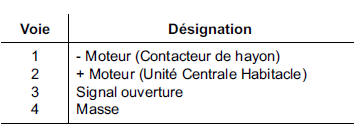

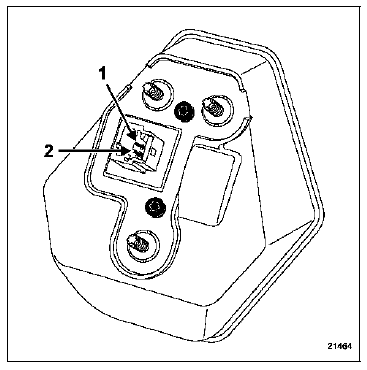

BRANCHEMENT

Serrures de portes
Gâche électrique de hayonCylindre récepteur d'embrayage
MOTEURS F4R - G9T
DEPOSE
La dépose du récepteur d'embrayage ne peut
s'effectuer qu'après avoir déposé la boîte de vitesses.
Désaccoupler le tuyau de liaison émetteur-récepteur
en dégageant l'agrafe (2) située sur le r ...
Câble de commande
DEPOSE
Déclipper la commande de chauffage et l'extraire.
Débrancher le connecteur (A) et déposer le câble de
commande (B).
Déposer :
la console centrale (voir chapitre 57A "Console
centrale"),
le câble de commande (C).
...
Appuis-tête avant
Pour régler la hauteur
Assis sur le siège, tirez l'appui-tête
vers vous et faites-le coulisser
simultanément.
Pour enlever l'appui-tête
L'appui-tête à mi-hauteur, soulevez
la languette 1 puis levez l'appui-tête
jusqu'à son extract ...
