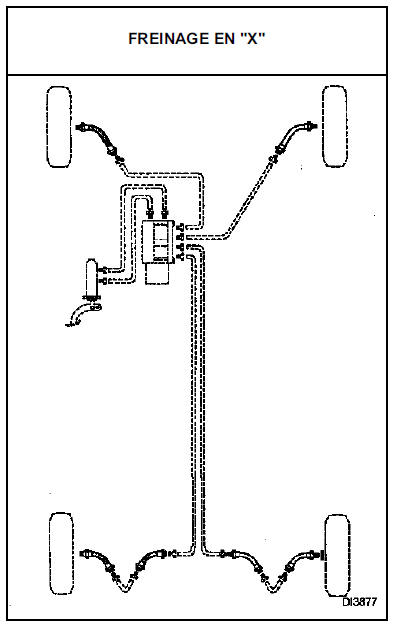

Revue technique Renault Vel Satis: Schéma de principe du circuit de freinage
NOTA : le schéma suivant est un schéma de principe général ; il ne faut en aucun cas le prendre comme référence pour les piquages et l'affectation des circuits. Lors du remplacement d'un des éléments constitutifs du circuit de freinage d'un véhicule, il faut toujours repérer les tuyauteries avant le démontage afin de les brancher impérativement dans leurs positions initiales.
