OUTILLAGE SPECIALISE INDISPENSABLE
Sus. 1656 Outil de compression de ressort
DEPOSE
Mettre en place le véhicule sur un pont à deux colonnes.
Déposer :
Pivoter la barre anti-dévers.

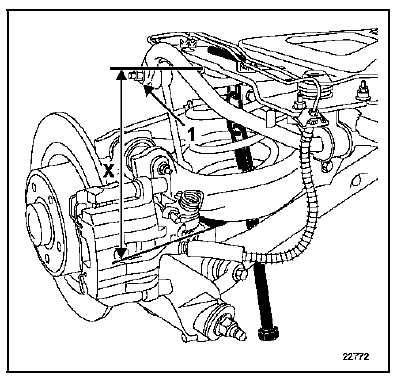

Mettre en place l'outil Sus. 1656. Agir sur l'outil afin d'obtenir la cote X = 21 cm +- 0,5 cm.
Déposer la vis de fixation inférieure de l'amortisseur.

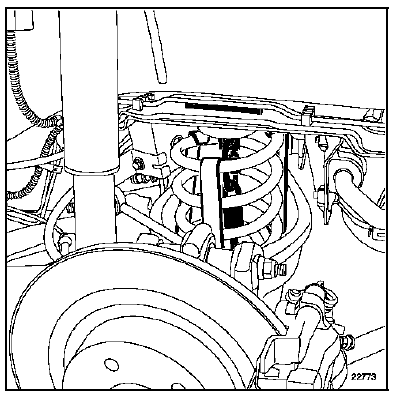

Visser l'outil Sus. 1656 afin de mettre en place les trois griffes sur le ressort.
Dévisser l'outil Sus. 1656 afin de libérer l'ensemble ressort et griffes. Appuyer sur le demi-train et déposer l'ensemble ressort et griffes.
ECHANGE DU RESSORT

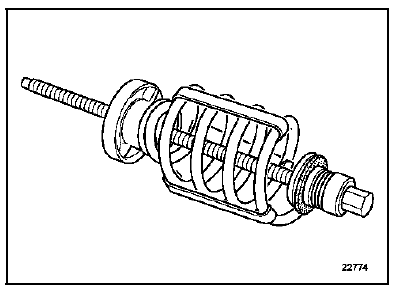

Mettre en place l'outil Sus. 1656 sur le ressort.
Visser celui-ci afin de libérer les griffes.
Dévisser l'outil Sus. 1656. Echanger le ressort.
Mettre en place l'outil Sus. 1656 sur le ressort neuf.

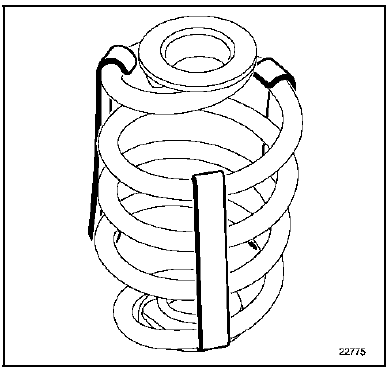

Visser celui-ci afin de mettre en place les griffes.
Déposer l'outil Sus. 1656.
REPOSE
Vérifier l'état des rondelles en caoutchouc.
Appuyer sur le demi-train et insérer l'ensemble ressort et griffes.
Mettre en place l'outil Sus. 1656. Agir sur l'outil afin de libérer les griffes.
Dévisser l'outil Sus. 1656 afin d'obtenir la cote X = 21 cm +- 0,5 cm.

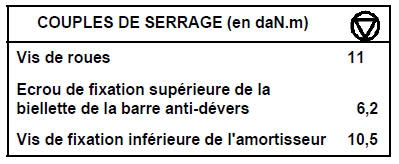

Reposer la vis inférieure de l'amortisseur et la serrer au couple préconisé.
Déposer l'outil Sus. 1656.
Pivoter la barre anti-dévers.
Reposer :
