Manuel du conducteur
Vide-poches de console centrale
Pour ouvrir, tirez sur le centre du portillon 1 puis lâchez : il s'ouvre seul.
Nota : suivant véhicule, cet emplacement est prévu pour recevoir les commandes des équipements multimédia du véhicule (reportez-vous aux notices spécifiques à ces équipements).

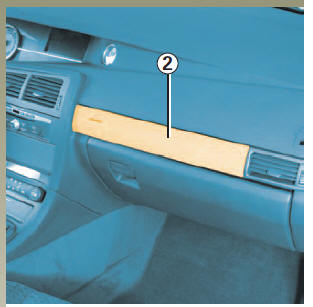

Porte-gobelets
Pour ouvrir appuyez sur le portillon 2 puis lâchez : il s'ouvre de luimême.

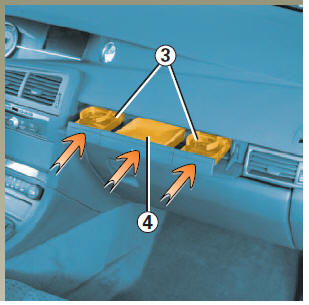

Vous disposez de deux porte-gobelets 3 et d'un rangement 4.
Pour faire sortir les porte-gobelets ou le rangement, appuyez sur la façade et relâchez. Ils sortent d'euxmêmes.
Pour les ranger appuyez à nouveau.

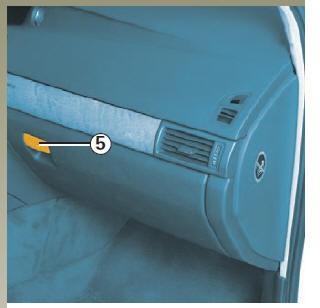

Pour ouvrir, tirez la palette 5.
A l'intérieur du portillon, des emplacements sont prévus pour recevoir un stylo, une carte, des gobelets...

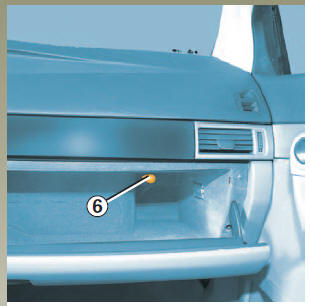

Ce vide-poches bénéficie, au même titre que l'habitacle, de la ventilation et de l'air conditionné.
Baissez ou levez l'obturateur 6 de manière à ouvrir ou fermer l'arrivée d'air.

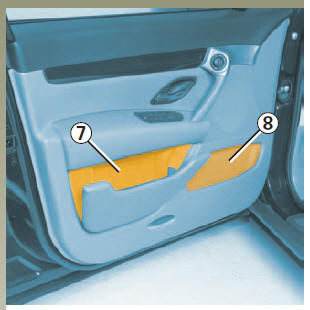

Vide-poches portes avant 7
Vide-poches portes 8
Vide-poches accoudoir central avant
Soulevez l'accoudoir 9.

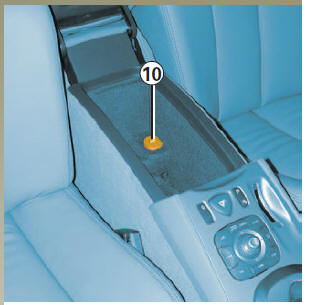

Prise accessoires 10
A l'intérieur, la prise accessoires 10 est prévue pour le branchement d'accessoires agréés par les Services Techniques RENAULT et dont la puissance ne doit pas dépasser 180 Watts (tension : 12V).
Tiroirs de rangement 11 sièges avant
Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation. |

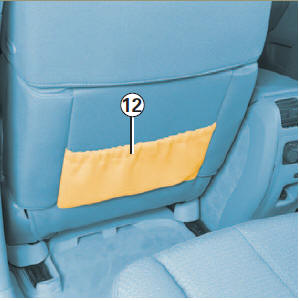

Poches de rangement 12 sièges avant
Rangement sous banquette
arrière
Pour ouvrir, levez la palette 13. Le boîtier s'ouvre de lui-même. Pour le refermer, appuyez jusqu'au blocage.
Range-lunettes 14
Poignée de maintien 15
Elle sert à se maintenir en roulage.
Ne l'utilisez pas pour monter dans le véhicule ou en descendre.
Accoudoir arrière
Abaissez l'accoudoir 16.
Suivant véhicule, soulevez le couvercle 17 par la poignée de déverrouillage 18.
Porte-canettes
Appuyez sur la barrette 19 puis lâchez : le support porte-canettes sort de lui-même, terminez en le tirant complètement.
Porte-canettes
Interprétation des états
PEDALE DE
FREIN.
CONSIGNES
Particularités : Appliquer les contrôles seulement si les états
appuyés et relâchés
sont incohérents avec la position de la pédale.
Consulter les schémas du chapitre "Aide".
ETAT/2 "Rel ...
Remorquage
Tous types
POUR LE REMORQUAGE SE REFERER A LA LOI EN VIGUEUR DANS CHAQUE PAYS.
NE JAMAIS PRENDRE LES TUBES DE TRANSMISSION COMME POINT D'ATTACHE.
Les points de remorquage peuvent être utilisés uniquement pour le remorquage
sur route. Ils ne peuvent servir en
aucun cas pour sorti ...
Rétroviseur extérieur
DEPOSE
Déposer l'obturateur et la vis d'inviolabilité (A).
Positionner le rétroviseur en avant.
Passer le doigt par l'ouverture inférieure (B).
Dégager la coquille (1) ; exercer une légère pression
en (C) ; dégager la coquille ...
