MOTEURS TOUS TYPES

DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Déposer :

Vidanger le circuit de refroidissement par la Durit inférieure sur le radiateur.
Déposer :

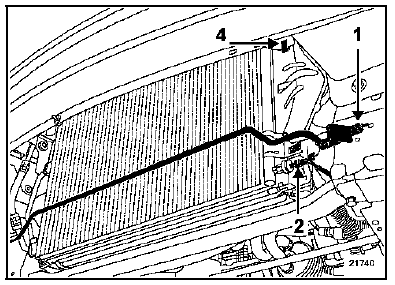

Dégrafer (4) le condensateur de l'échangeur air-air puis l'écarter en l'attachant à la traverse avant.

Déposer les deux Durit sur l'échangeur d'air (sauf V4Y).
Dégrafer l'échangeur du radiateur puis le déposer.
Dégoupiller les deux fixations inférieures du radiateur.
Déposer le radiateur.
REPOSE
Procéder à la repose dans le sens inverse de la dépose.
Veiller à ne pas abîmer les ailettes du radiateur, du condenseur ou de l'échangeur lors de la repose, les protéger si nécessaire.
Remplir et purger le circuit de refroidissement (voir chapitre 19A "Remplissage purge").
Il est impératif d'effectuer un apprentissage suite au débranchement de la batterie (voir chapitre 80A "Particularités batterie").
