Revue technique Renault Vel Satis: Rétroviseurs électriques

Revue technique Renault Vel Satis / Equipement électrique / Commande - signalisation / Rétroviseurs électriques

  • Les rétroviseurs électriques sont composés de :
  • deux moteurs de réglage (vertical et horizontal),
  • une sonde de température extérieure (côté droit),
  • un moteur de rabattage (selon version),
  • un système de dégivrage (selon version),
  • un système de modification de la teinte en fonction de la luminosité (électro-chrome) lié au rétroviseur intérieur (selon version),
  • une liaison multiplexée (selon version).

NOTA : la dépose des rétroviseurs extérieurs ne nécessite pas le dégarnissage des portes.

IMPORTANT : sur les véhicules équipés de l'option

IMPORTANT : sur les véhicules équipés de l'option "mémorisation du poste de conduite", les rétroviseurs sont équipés d'une liaison multiplexée.

Cette liaison permet de recueillir les informations stockées dans les moteurs de lève-vitre (consulter le chapitre 88D : "Mémorisation du poste de conduite").

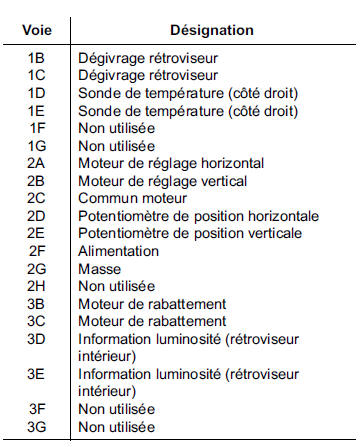

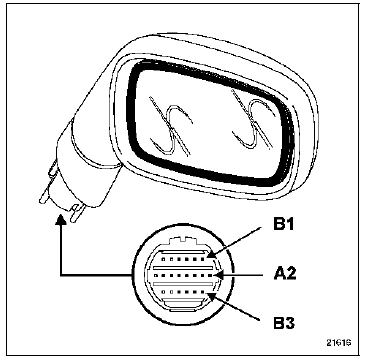

BRANCHEMENT (le plus complet)

La résistance du système de dégivrage est environ

La résistance du système de dégivrage est environ 10 Ω.

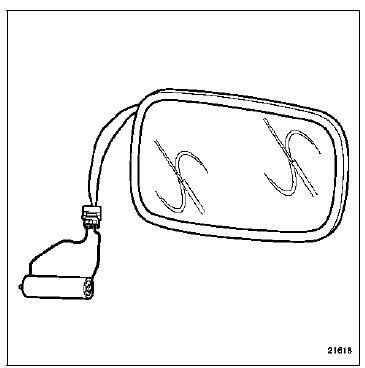

Il est possible de contrôler le système électro-chrome avec une pile de 1,5 V (R6) en voies 3D et 3E.

La glace du rétroviseur doit progressivement s'obscurcir.

Sonde de température extérieure

    Rétroviseur intérieur
    Le rétroviseur intérieur peut être équipé du système de modification de la teinte en fonction de la luminosité (électro-chrome). Ce syst&egr ...

    Sonde de température extérieure
    La sonde de température extérieure de hayon est située dans le rétroviseur côté droit. Pour avoir accès à la sonde, il sera nécessaire ...
