DEPOSE

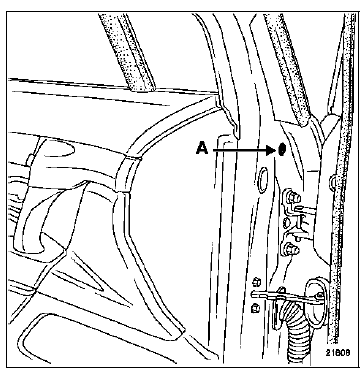

Déposer l'obturateur et la vis d'inviolabilité (A).

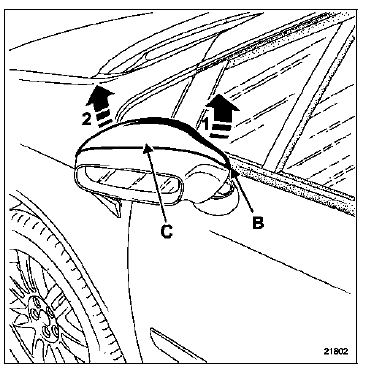

Positionner le rétroviseur en avant.
Passer le doigt par l'ouverture inférieure (B).
Dégager la coquille (1) ; exercer une légère pression en (C) ; dégager la coquille (2).

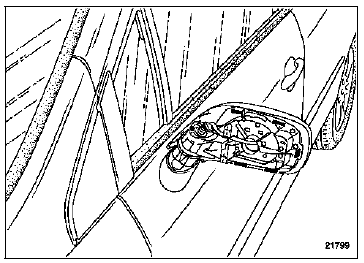

Dégager les clips.
Déposer délicatement le jonc d'encadrement de glace.

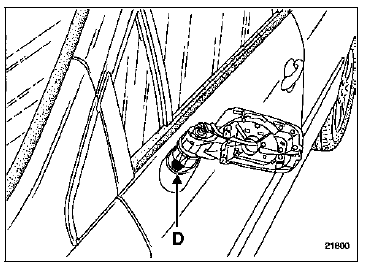

Déposer les deux obturateurs et les deux vis (D).
Dégager le rétroviseur.

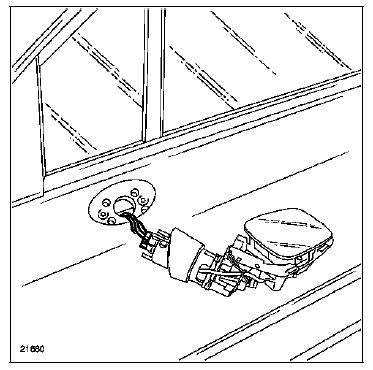

Débrancher le connecteur.
ATTENTION : maintenir le faisceau (ruban de masquage) afin qu'il ne tombe pas dans le caisson de porte.
REPOSE
Procéder dans le sens inverse de la dépose.
Vitre de rétroviseurAffectation des voies du calculateur de puissance
MOTEUR P9X
CONNECTEUR A
A1 --- + 12 V après relais de verrouillage
injection
A2 →← Liaison diagnostic calculateur de
puissance
A3 ← Commande injecteur n 1
A4 ← Commande injecteur n 2
A5 ← Commande injecteur n 3
A6 ← Commande injecteur n 4
A7 & ...
Câble de commande
DEPOSE
Déclipper la commande de chauffage et l'extraire.
Débrancher le connecteur (A) et déposer le câble de
commande (B).
Déposer :
la console centrale (voir chapitre 57A "Console
centrale"),
le câble de commande (C).
...
Afficheur
GENERALITES
Selon l'équipement du véhicule, trois types
d'afficheurs peuvent être montés :
un afficheur spécifique à la radio "bas de gamme"
regroupant les fonctions :
témoin de fermeture des ouvrants,
affichage de l'autoradio,
t& ...
