Revue technique Renault Vel Satis: Répartiteur d'admission

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Répartiteur d'admission

Moteur P9X

DEPOSE

DEPOSE

Déposer les caches moteur.

Débrancher la batterie.

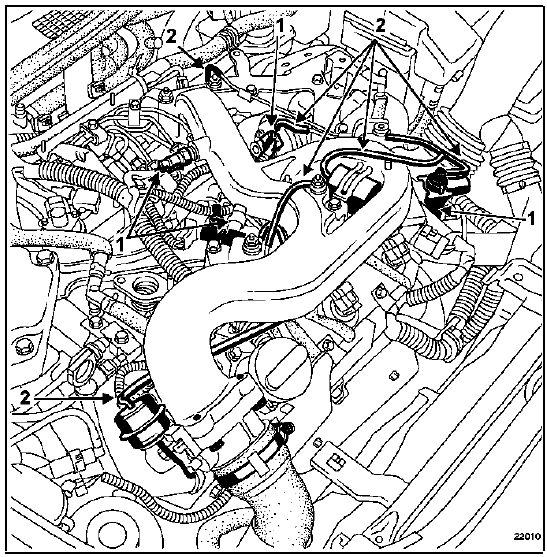

Débrancher les connecteurs électriques (1) :

  • de la sonde de température d'air,
  • de l'électrovanne de régulation de pression de suralimentation,
  • du capteur de position de wastegate,
  • de l'électrovanne de commande de l'étouffoir.

Débrancher les tuyaux pneumatiques (2) sur :

  • le poumon de wastegate,
  • l'électrovanne de régulation de pression de suralimentation,
  • la réserve de vide,
  • le poumon actionnant le volet étouffoir,
  • la pompe à vide.

Déposer :

Déposer :

  • les fixations (3) de l'écran thermique sur le turbocompresseur,

  • les fixations (4) du support sur le turbocompresseur,
  • le support,
  • l'écran thermique sur le turbocompresseur,
  • le support de cache moteur (5) sur le répartiteur d'admission.

Débrancher le conduit d'admission d'air sur l'étouffoir.

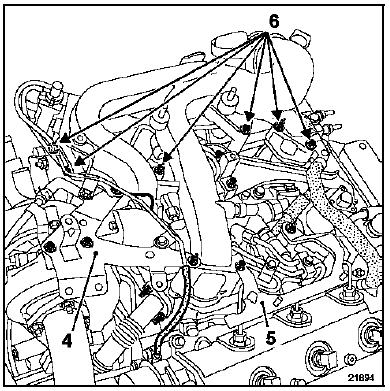

Déposer les fixations (6) :

  • de la patte latérale sur le répartiteur d'admission,
  • du répartiteur d'admission sur le tube de recirculation des gaz d'échappement,
  • du répartiteur d'admission.

Déposer le répartiteur d'admission puis les joints.

Déposer à l'établi :

Déposer à l'établi :

  • les électrovannes,
  • la réserve de vide,
  • l'étouffoir (voir opération "Système d'arrêt moteur").

REPOSE

Remplacer impérativement tous les joints d'étanchéité.

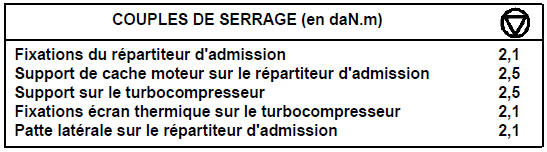

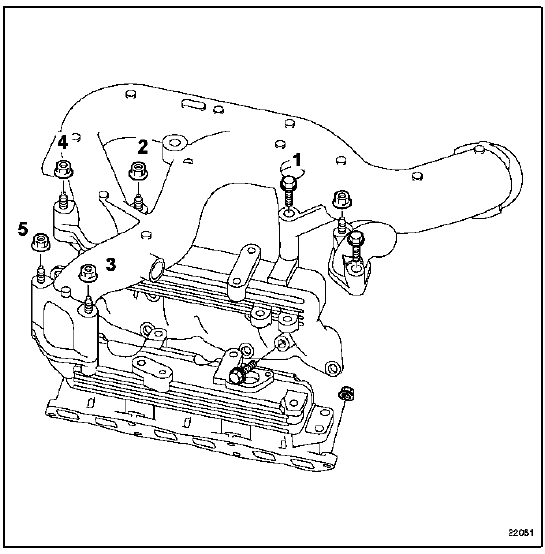

Reposer le répartiteur d'admission puis serrer les fixations en respectant le couple de 2,1 daN.m et l'ordre de serrage.

Pour la suite des opérations, procéder dans le sens inverse de la dépose.
