Revue technique Renault Vel Satis: Répartiteur d'admission

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Répartiteur d'admission

Moteur  G9T

DEPOSE

DEPOSE

REMARQUE : La dépose du répartiteur d'admission nécessite la dépose du collecteur d'admission ainsi que la dépose du boîtier étouffoir (voir chapitre 12A Mélange carburé "Collecteur d'admission" et "Boîtier diffuseur").

Déposer :

  • les vis de fixation du répartiteur d'admission
  • le répartiteur d'admission.

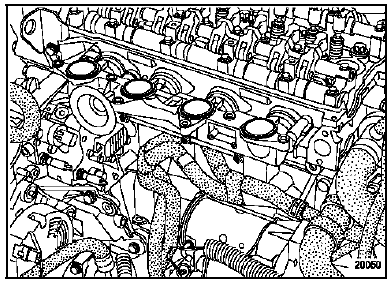

REPOSE

REPOSE

Remplacer les joints du répartiteur d'admission et du collecteur d'admission par des joints neufs.

Reposer le répartiteur d'admission.

Approcher les vis de fixation du répartiteur d'admission sans les bloquer.

Reposer le collecteur d'admission - couvre-culasse en respectant les couples et l'ordre de serrage préconisé (voir chapitre 12A Mélange carburé "Collecteur d'admission").

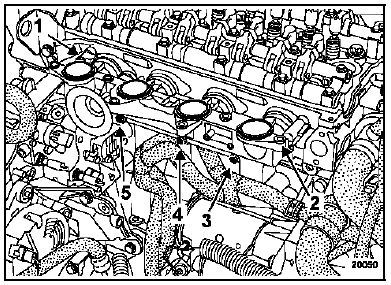

Serrer les vis de fixation du répartiteur d'admission au couple de serrage de 1,2 daN.m dans l'ordre préconisé (1, 2, 3, 4, 5).

Reposer le boîtier étouffoir (voir chapitre 12A Mélange

Reposer le boîtier étouffoir (voir chapitre 12A Mélange carburé "Boîtier diffuseur").

IMPORTANT : Pour les autres opérations de repose, procéder dans le sens inverse de la dépose en respectant impérativement l'ordre de montage et les couples de serrage préconisés pour la repose de la partie injection haute pression (voir chapitre 13B Injection diesel "Injecteur").
