Revue technique Renault Vel Satis: Réglage en site

Revue technique Renault Vel Satis / Equipement électrique / Projecteurs avant / Réglage en site

DEPOSE - REPOSE DE LA COMMANDE DE REGLAGE EN SITE

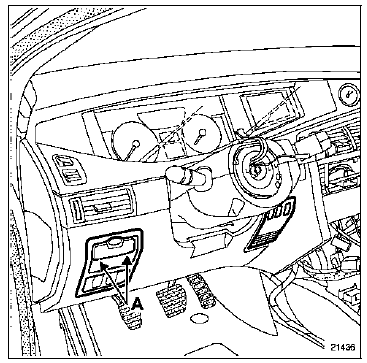

Pour déposer la commande, il sera nécessaire de déposer son support.

Déposer :

  • le cache-vis,
  • les deux vis de fixation (A),
  • la poignée du frein de stationnement automatique,
  • le support de la commande de réglage en site.

Débrancher les connecteurs puis désolidariser la commande de son support.

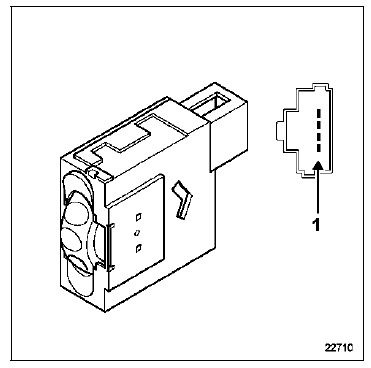

BRANCHEMENT

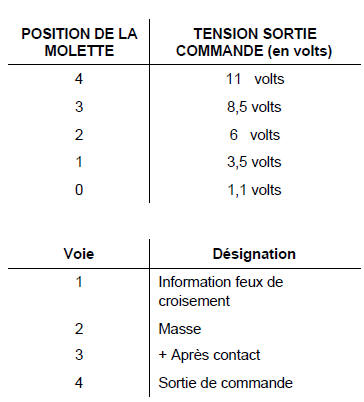

BRANCHEMENT

ACTIONNEUR

ACTIONNEUR

DEPOSE

NOTA : Pour la dépose de l'actionneur, il est nécessaire de déposer l'optique.

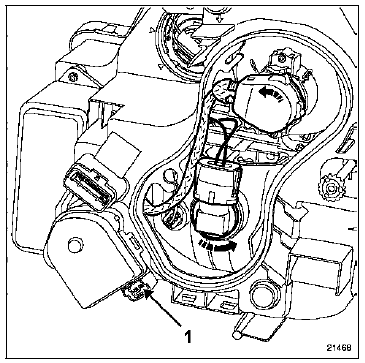

Débrancher le connecteur de l'actionneur du réglage en site.

Tourner l'actionneur d'un huitième de tour vers

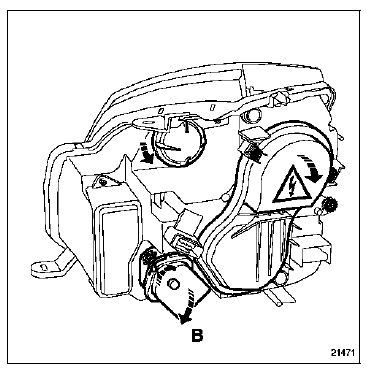

Tourner l'actionneur d'un huitième de tour vers l'extérieur (A) pour le dégager du bloc optique.

Désaccoupler la rotule de la parabole en basculant légèrement l'actionneur (B).

REPOSE

Maintenir la parabole vers l'arrière de l'optique en tirant sur le culot de la lampe.

Encliqueter la rotule dans l'agrafe du projecteur.

Positionner l'actionneur sur le bloc optique.

Tourner l'actionneur d'un huitième de tour vers l'intérieur pour l'engager dans le bloc optique.

Rebrancher le connecteur.

Procéder aux réglages.

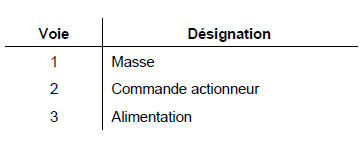

BRANCHEMENT

NOTA :

NOTA : Les actionneurs des optiques équipés de lampes au Xénon sont spécifiques.
