Manuel du conducteur
RÉGLAGE ÉLECTRIQUE DE LA HAUTEUR DES FAISCEAUX

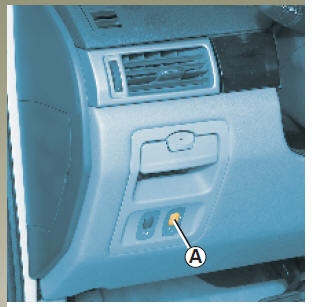

Pour les véhicules qui en sont équipés, la commande A permet de corriger la hauteur des faisceaux en fonction de la charge.
Tournez la commande A vers le bas pour baisser les projecteurs et vers le haut pour les lever.
Sur les autres versions le réglage est automatique.
Exemples de position de réglage de la commande A en fonction de la charge |
||
Toutes versions sauf 2.2 dCi | 2.2 dCi | |
Conducteur seul ou avec un passager à l'avant | 0 | 0 |
Conducteur avec un passager à l'avant et trois passagers à l'arrière | 1 ou 2 | 1 ou 2 |
Conducteur avec un passager à l'avant, trois passagers à l'arrière et des bagages | 2 | 3 |
Conducteur avec bagages (atteignant la masse maxi autorisée en charge) | 3 | 4 |
Schéma
Moteur F4R
Moteur
Radiateur
Bocal "chaud" avec dégazage après thermostat
Aérotherme
Support thermostat
Ajutage Ø 3 mm
Ajutage Ø 9 mm
Ajutage Ø 6 mm
Pompe à eau
Thermostat
Purgeur
Pompe à eau électr ...
Moteur P9X
La sonde de température d'eau (244) (injection et
indication de température d'eau au tableau de bord).
Ce système permet le pilotage du motoventilateur de
refroidissement par le calculateur d'injection. Il est
composé d'une sonde de température unique ser ...
Moteur
F4RT-G9T
DEPOSE
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant à l'aide d'une
station de charge.
Retirer de leur support :
le vase de direction assistée,
l'électrovanne de purge d'absorbeur de vapeur
d'essence (pour les moteurs ...
