Revue technique Renault Vel Satis: Réglage de siège électrique
COMMANDE SIEGE A REGLAGE MANUEL
Tous les modèles de sièges à réglage manuel sont équipés d'un haut de dossier à réglage électrique.
NOTA : la poignée (1) et l'interrupteur (2) ne forment qu'une seule pièce, le connecteur se trouve sous le siège.

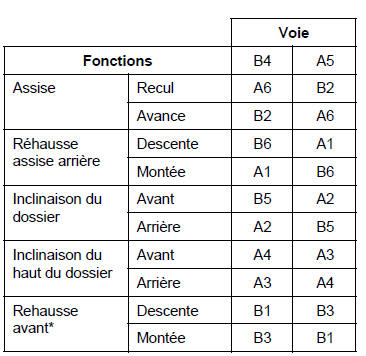

CONTROLE DU CLAVIER DE SIEGE ELECTRIQUE (à l'aide du multimètre)
ATTENTION : il est impératif de débrancher le clavier avant de le contrôler.
* Selon version.
Mémorisation des réglages
du poste de conduite
GENERALITES
Ce système est constitué d'un siège conducteur et de
rétroviseurs à position mémorisable. Le siège est à
commande électriq ...
