Revue technique Renault Vel Satis: Poulie de pompe
MOTEUR F4R
OUTILLAGE SPECIALISE INDISPENSABLE
Dir. 1083-01 Outil de repose de poulie
DEPOSE
Relever la cote par rapport au bout de l'axe. Extraire la poulie.

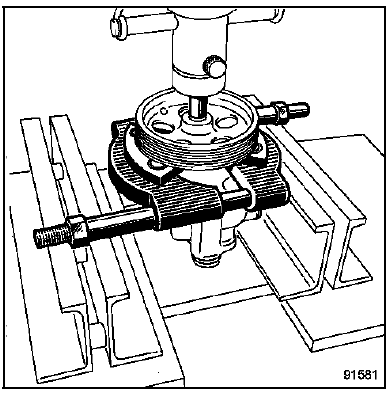

Utiliser la presse avec un extracteur
REPOSE

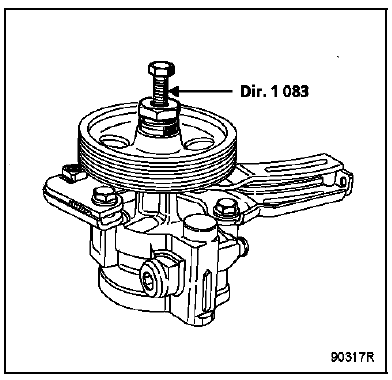

Emmancher la poulie, outil Dir. 1083-01 jusqu'à l'obtention de la cote relevée lors de la dépose (graisser abondamment le filetage et l'appui sur la poulie).
Respecter la cote d'emmanchement de la poulie.
X = 55,85 +- 3 mm.
Moteur P9X
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 453-01 Pinces pour tuyaux souples
MATERIEL INDISPENSABLE
Embout "crowfoot" à tuyauter de Facom
par exemple, pour le desserrage des
tuyaux ...
Moyeu de pompe
MOTEUR G9T
OUTILLAGE SPECIALISE INDISPENSABLE
T. Ar. 1094 Extracteur du roulement de
différentiel
Dir. 1083-01 Outil de repose de poulie
Placer la pompe à l'établi, dans un & ...
