Revue technique Renault Vel Satis: Potentiomètre d'accélérateur

Revue technique Renault Vel Satis / Moteur et périphériques / Injection diesel / Potentiomètre d'accélérateur

MOTEURS G9T - P9X

GENERALITES

Le potentiomètre de pédale d'accélérateur est solidaire de la pédale d'accélérateur. Son remplacement entraîne le remplacement de la pédale d'accélérateur.

Il existe deux types de pédale : avec ou sans point dur.

Les véhicules équipés du régulateur-limiteur de vitesse, possèdent une pédale d'accélérateur avec un point dur en fin de course (Kick-down).

Ce point dur sert à pouvoir sortir de la fonction limitation de vitesse dans le cas où le conducteur doit augmenter sa vitesse.

ATTENTION : Il est possible de monter une pédale avec un point dur à la place d'une pédale sans point dur. En revanche, il est interdit de monter une pédale sans point dur à la place d'une pédale avec point dur.

DEPOSE

Débrancher la batterie.

Dépose :

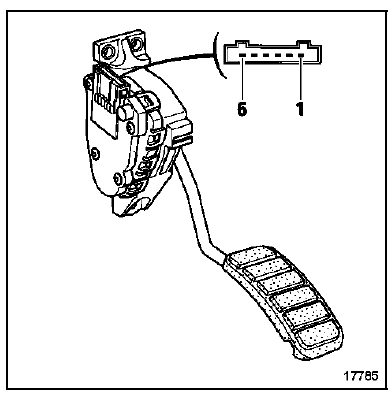

  • débrancher le connecteur (1) de la pédale d'accélérateur,
  • déposer les trois vis (2) de fixation de la pédale,
  • déposer la pédale.

REPOSE

REPOSE

Procéder à la repose en sens inverse de la dépose.

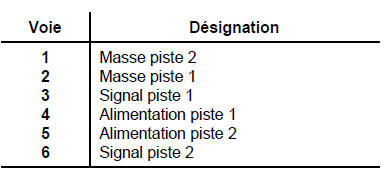

Affectation des voies

NOTA :

NOTA : Un défaut sur le potentiomètre de position de pédale d'accélérateur entraîne un régime de ralenti ou de fonctionnement modifié (voir chapitre 13B "Correction du régime de ralenti").
