Revue technique Renault Vel Satis: Pont à prise sous caisse

Revue technique Renault Vel Satis / Généralités véhicule / Moyens de levage / Pont à prise sous caisse

CONSIGNES DE SECURITE RAPPEL DES CONSIGNES DE SECURITE

Dans la mesure du possible, dans les cas où il faut déposer des organes lourds du véhicule, il est préférable d'utiliser un pont à quatre colonnes.

En effet, après la dépose de ce type d'organe (exemple : groupe motopropulseur, train arrière, réservoir à carburant, etc.), le véhicule se trouve délesté d'une grosse partie de sa charge et il y a risque de basculement de celui-ci par rapport aux appuis d'un pont à deux colonnes (voir positionnement des bras ci-après).

Ceci est d'autant plus dangereux quand le véhicule est levé haut.

Lorsque le véhicule est levé sur un pont à deux colonnes à prise sous caisse, il est nécessaire de mettre en place des sangles de sécurité disponibles au Magasin Pièces de Rechanges sous la référence : 77 11 172 554.

MISE EN PLACE DES SANGLES

MISE EN PLACE DES SANGLES

Pour des raisons évidentes de sécurité, ces sangles doivent toujours être en parfait état (ne pas hésiter à les remplacer en cas d'effilochement).

Lors de leur mise en place, vérifier que les protections soient situées sur les sièges et sur les parties fragiles du véhicule, ne pas serrer les sangles trop fort.

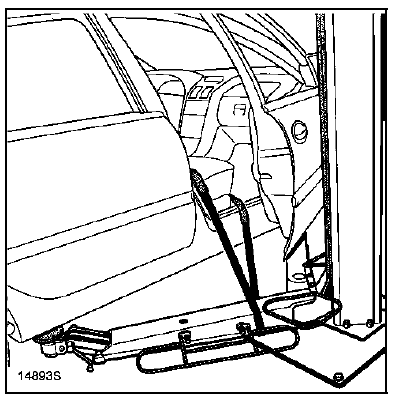

Placer les sangles sous les bras du pont et faire un aller retour au travers du véhicule.

L'exemple ci-après montre l'arrimage d'un véhicule pour une opération sur l'avant.

POSITIONNEMENT DES BRAS DE LEVAGE

POSITIONNEMENT DES BRAS DE LEVAGE

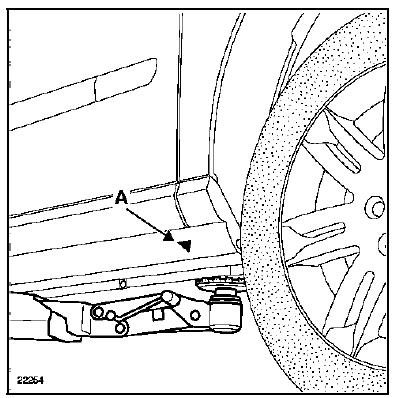

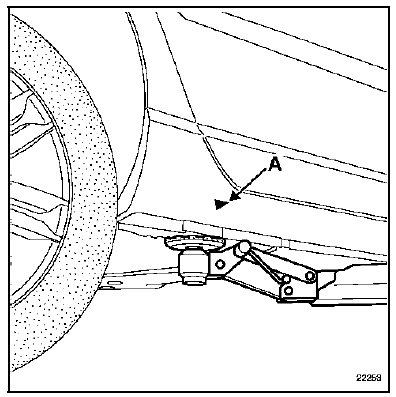

Positionner le bras de levage sur la feuillure de soubassement dans l'alignement des repères (A).

AVANT

ARRIERE

ARRIERE
