Revue technique Renault Vel Satis: Pompe d'alimentation 1

Revue technique Renault Vel Satis / Moteur et périphériques / Alimentation carburant / Pompe d'alimentation 1

Moteurs  F4R - V4Y - G9T

Les moteurs F4R, V4Y et G9T sont équipés d'une pompe d'alimentation en carburant.

Cette pompe est située dans le réservoir, elle est intégrée à l'ensemble d'alimentation en carburant et n'est pas dissociable de celui-ci.

Son remplacement nécessite le remplacement de l'ensemble pompe-jauge à carburant dans le cas du G9T et de l'ensemble pompe-jauge-filtre dans le cas des moteurs F4R et V4Y.

Un contrôle de pression d'alimentation et de débit de pompe d'alimentation permet de diagnostiquer l'ensemble d'alimentation en carburant.

Pour la méthode de dépose-repose de la pompe d'alimentation, se reporter au chapitre 19C Réservoir "Pompe-jauge".

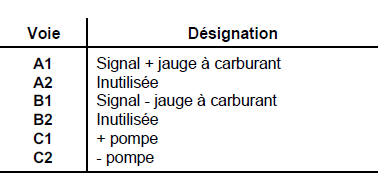

AFFECTATION DES VOIES DE L'ENSEMBLE D'ALIMENTATION

Contrôle de la pression
