Revue technique Renault Vel Satis: Poignée extérieure de porte

Revue technique Renault Vel Satis / Mécanismes et accessoires / Mecanismes d'ouvrants lateraux / Poignée extérieure de porte

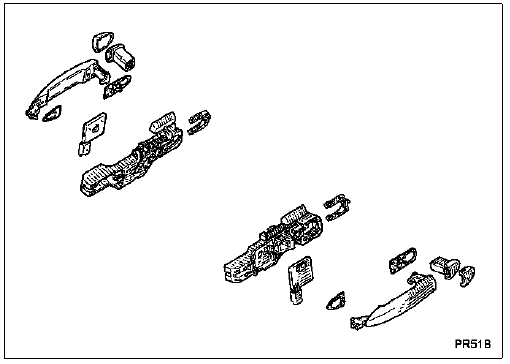

DEPOSE

DEPOSE

Déposer :

Déposer :

  • le cache-barillet,
  • l'obturateur ; dévisser la vis (1), (étoile T20) sans la déposer

Dégager le barillet (2).

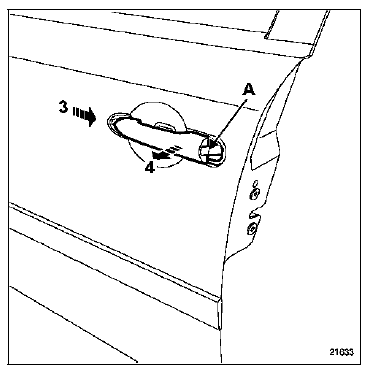

Dégager la poignée (3) et (4).

Dégager la poignée (3) et (4).

REPOSE

Positionner le joint de la poignée de porte (A).

Procéder dans le sens inverse de la dépose.

    Barillet de porte avant
    DEPOSE Déposer : le cache-barillet (A), l'obturateur ; dévisser la vis (1), (étoile T20) sans la déposer. Dégager le barillet (2). ...

    Serrure de porte
    DEPOSE DE LA SERRURE DE PORTE AVANT Déposer : la garniture de porte (chapitre 72A.A), la poignée extérieure (chapitre 51A.B), les deux fixations (A), (é ...
