Revue technique Renault Vel Satis: Poignée de commande de secours
DEPOSE

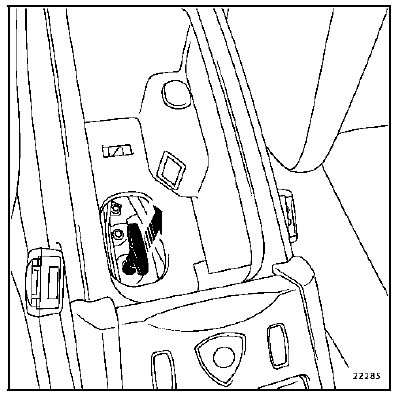

Tirer légèrement la poignée et le câble sur une longueur inférieure à deux centimètres.
Déposer la poignée.

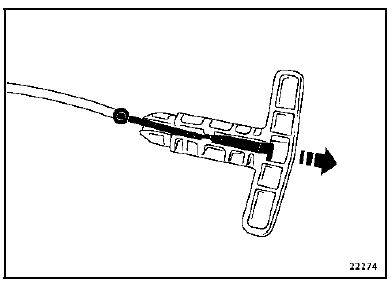

Procéder en sens inverse de la dépose.
En cas de mauvaise manipulation (câble trop tiré), effectuer les opérations suivantes.
Contact mis, effectuer un desserrage du frein de parking. Procéder comme suit : tirer la palette ; pousser le bouton.
Le verrouillage du système de frein de parking automatique est sonore. Il dure quelques secondes et se finit par un claquement.
Le rattrapage de jeu est automatique.

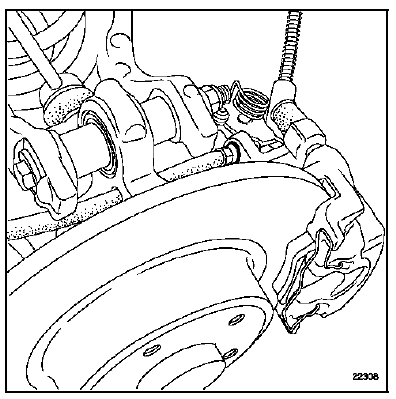

IMPORTANT : vérifier que les câbles de freins soient correctement emboîtés dans leurs logements.
IMPORTANT : à l'aide de l'outil de diagnostic, faire un contrôle complet et effacer le défaut généré.
Présentation
La palette
Le capteur de position de la pédale d'embrayage
Le capteur de vitesse de roues
L'unité de commande
Les voyants au tableau de bord
La commande de câbles ...
Unité de commande
L'unité de commande se situe au niveau du train
arrière, derrière le réservoir de carburant.
Les opérations qui suivent se font berceau en place.
DEPOSE
...
