Manuel du conducteur Renault Vel Satis: Pare-soleil

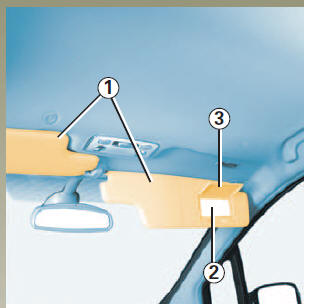

Pare-soleil avant
Abaissez le pare-soleil 1.
Miroirs de courtoisie éclairants 2
Soulevez le couvercle 3.
L'éclairage est automatique.

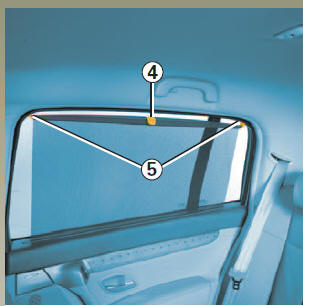

Store pare-soleil de porte arrière
Tirez le store pare-soleil vers le haut à l'aide de la languette 4 jusqu'à venir engager chaque extrémité 5 dans son logement (assurez-vous du bon accrochage du store).

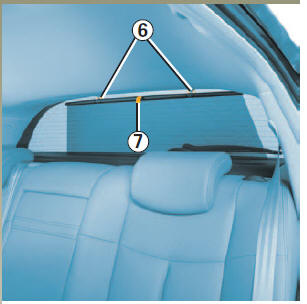

Store pare-soleil arrière
Tirez vers le haut le store pare-soleil à l'aide de la languette 7 jusqu'à venir engager les deux crochets 6 dans leur logement (assurez-vous du bon accrochage du store).
Pare-brise
Pare-brise à couches réfléchissantes
Ce procédé permet de limiter le flux
solaire (en particulier les infrarouges)
par réfléchissement.
Il ...
Toit ouvrant
Pour l'entrebâiller
Contact mis :
ouverture : tirez le vélum 1 vers
l'arrière puis amenez le repère 3
du bouton 2 vers la position A suivant
l'entrebâ ...
