Revue technique Renault Vel Satis: Moteurs  F4R/G9T/V4Y

Revue technique Renault Vel Satis / Climatisation / Conditionnement d'air / Condenseur / Moteurs  F4R/G9T/V4Y

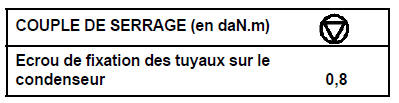

DEPOSE

DEPOSE

Débrancher la batterie.

Vidanger le circuit de fluide réfrigérant à l'aide d'une station de charge.

Déposer :

  • la protection sous moteur,

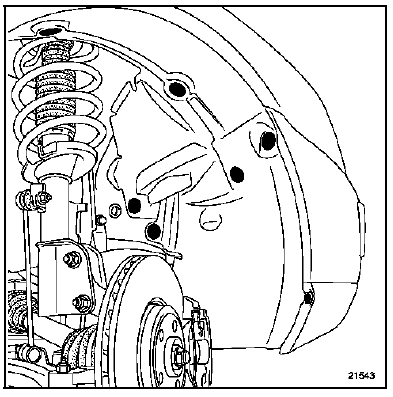

  • partiellement les pare-boues.

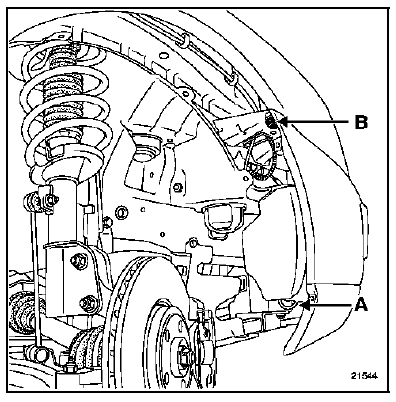

Débrancher les connecteurs (A) d'alimentation des

Débrancher les connecteurs (A) d'alimentation des antibrouillard (si le véhicule en est équipé).

Déposer les deux vis de fixation latérale (B).

Dégager partiellement le bouclier (voir chapitre 55A).

Débrancher l'alimentation des gicleurs de lave-phares (si le véhicule en est équipé).

Extraire l'ensemble bouclier calandre (cette

Extraire l'ensemble bouclier calandre (cette intervention nécessite deux opérateurs).

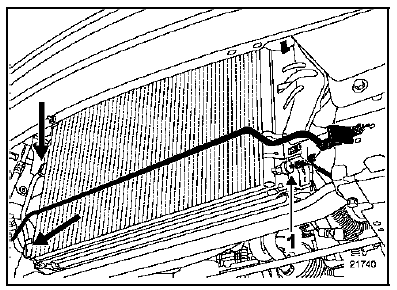

Déposer les raccords des tuyaux de la boucle froide

Déposer les raccords des tuyaux de la boucle froide sur le condenseur et les obturer.

Débrancher le capteur (1) de pression.

Déposer :

  • les agrafes des fixations inférieures du condenseur,
  • le condenseur (se retire par le bas).
    Condenseur
    ...

    Moteurs  F4R/G9T/V4Y
    REPOSE Vérifier le bon maintien du condenseur. Huiler les joints de tuyaux avec l'huile préconisée. Procéder en sens inverse de la dépose. Repose du boucli ...
